Points de contrôle les plus importants.
-

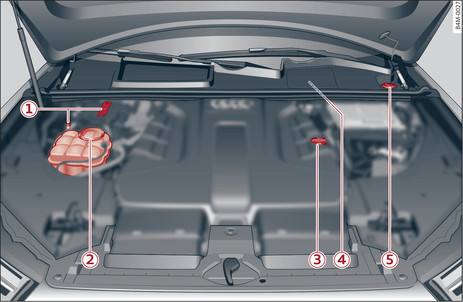

- Fig. 325 Agencement typique des réservoirs et de l orifice de remplissage d huile-moteur
| -1- | Points de démarrage de fortune : (+) masqué par un couvercle, (-) tête six pans lien►, lien
► |
| -2- | Vase d expansion de liquide de refroidissement ( ) lien
► |
| -3- | Orifice de remplissage d huile-moteur ( ) lien
► |
| -4- | Réservoir de liquide de frein ( ) lien
► |
| -5- | Réservoir de lave-glace ( ) lien► |
La position du vase d expansion de liquide de refroidissement (-2-) et la position de l ajutage de remplissage d huile-moteur (-3-
fig. 325►) peuvent varier suivant la version du moteur.
Nota
Propulsion hybride rechargeable
* : respectez les consignes relatives au vase d expansion du liquide de refroidissement
lien► et à la batterie du véhicule
lien►.
