◀Vano motore I principali punti di controllo
-

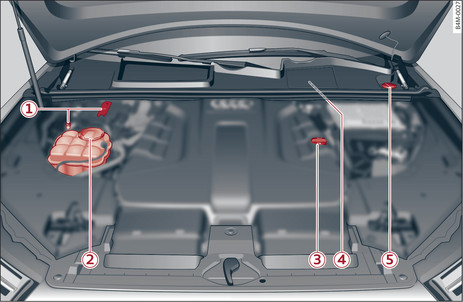

- Fig. 325Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell olio motore
| -1- | Punti di collegamento per avviamento di emergenza: (+) sotto una copertura, (-) con testina esagonale link► link
► |
| -2- | Serbatoio del liquido di raffreddamento ( ) link
► |
| -3- | Bocchettone di rifornimento dell olio motore ( ) link
► |
| -4- | Serbatoio del liquido freni ( ) link
► |
| -5- | Serbatoio dell impianto lavacristalli ( ) link► |
Il serbatoio del liquido di raffreddamento -2- e il bocchettone di rifornimento -3-
fig. 325► potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
Avvertenza
TRAZione ibrida plug-in
*: osservare le avvertenze relative al serbatoio del liquido di raffreddamento
link► e alla batteria della vettura
link►.
