Автомобілі з гібридним приводом із підзаряджанням від електромережі та зарядним відсіком
-

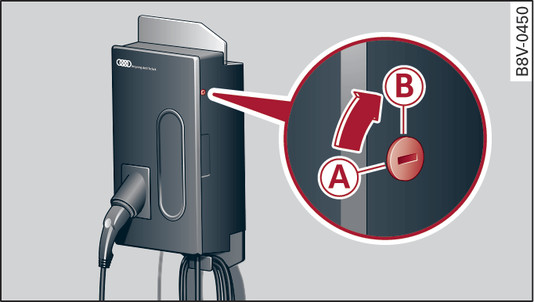

- Рис. 116 Відкривання/закривання зарядного відсіку

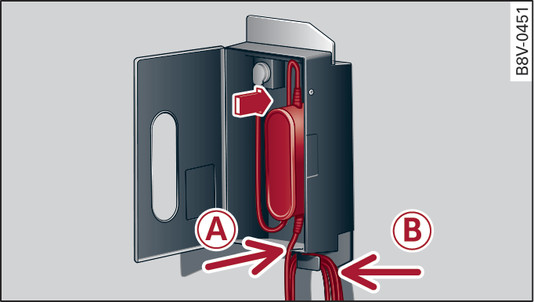

- Рис. 117 Зарядний відсік: навішування зарядної системи
Зарядну систему можна зберігати в зарядному відсіку.
Відкривання/закривання зарядного відсіку
За необхідності розблокуйте/заблокуйте зарядний відсік ключем, що входить у комплект, у відчиненому -B- або зачиненому положенні -A- Рис. 116►.
Відкрийте або закрийте дверцята зарядного відсіку.
Навішування зарядної системи в зарядному відсіку
Відкрийте дверцята зарядного відсіку.
Установіть блок керування спочатку на нижніх, а потім на верхніх фіксуючих виступах зарядного відсіку.
Притисніть блок керування назад до фіксації.
Проведіть автомобільний кабель крізь отвір -A- Рис. 117►.
Обгорніть зайву ділянку кабелю навколо адаптера -B-.
Вставте мережевий кабель у розетку зарядного відсіку.
Закрийте дверцята.
Виймання зарядної системи із зарядного відсіку
Відкрийте дверцята зарядного відсіку.
Витягніть мережевий кабель із розетки зарядного відсіку.
Розгорніть кабель з адаптера -B-.
Щоб звільнити блок керування з фіксатора, натисніть на відмикальний важіль зверху блока керування, -стрілка- Рис. 117►.
Примітка
- Дверцята зарядного відсіку повинні завжди бути закритими.
- Не кладіть на дверцята й зарядний відсік будь-які предмети.
