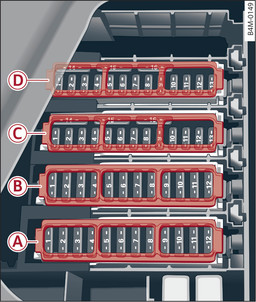

- Рис. 355 Багажний відсік зліва: тримачі запобіжників із пластиковими рамками

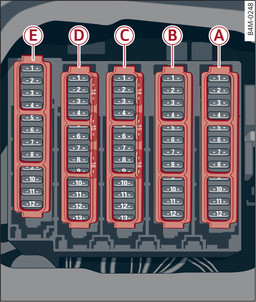

- Рис. 356 Багажний відсік зліва: запобіжників із пластиковими рамками (гібридний привод із підзаряджанням від електромережі *)
Тримач запобіжників -A- (чорний) | |
№ | Споживачі |
1 | Регулювання температури |
5 | Пневматична підвіска |
6 | Автоматична коробка передач |
8 | Підігрів задніх сидінь |
9 | Задні ліхтарі |
10 | Натягувачі ременів безпеки зліва |
11 | Центральний замок |
12 | Кришка багажного відсіку з електроприводом |
Тримач запобіжників -B- (червоний) | |
№ | Споживачі |
1 | Регулятор заднього вентилятора |
2 | Підсилювач звуку |
3 | Підігрів системи AdBlue |
4 | Панель керування кліматичною установкою в задній частині салону |
5 | Тягово-зчіпний пристрій (праве світло) |
6 | Тягово-зчіпний пристрій (привод поворотного механізму) |
7 | Тягово-зчіпний пристрій |
8 | Тягово-зчіпний пристрій (ліве світло) |
9 | Тягово-зчіпний пристрій (розетка) |
10 | Спорт. дифер. |
11 | Підігрів системи AdBlue |
12 | Третій ряд сидінь |
Тримач запобіжників -С- (коричневий) | |
№ | Споживачі |
2 | Телефон |
3 | Поперековий підпір |
4 | Асистент зміни смуги руху (side assist) |
5 | Розважальна система для задніх пасажирів (RSE) |
6 | Система контролю тиску в шинах |
8 | Приймач дистанційного керування автономним обігрівом |
9 | CD-/DVD-дисковод |
10 | ТБ-тюнер |
12 | HomeLink |
13 | Камера заднього огляду, камери кругового огляду |
14 | Задні ліхтарі справа |
16 | Натягувачі ременів безпеки справа |
Тримач запобіжників -D- (червоний) | |
№ | Споживачі |
1 | Активна електромеханічна поперечна стабілізація |
2 | Високовольтний акумулятор |
3 | Водяний насос високовольтного акумулятора |
4 | Електродвигун |
5 | Гальмівна система |
7 | Стартер 12 В |
8 | Компресор кліматичної установки |
9 | Акумулятор 48 В |
10 | Високовольтний акумулятор |
11 | Зарядний пристрій |
14 | Регулювання температури |
Тримач запобіжників -E- (коричневий) | |
№ | Споживачі |
7 | Підігрів передніх сидінь |
9 | Підігрів системи AdBlue |
10 | Підігрів задніх сидінь |
12 | Підігрів системи AdBlue |
