Livre d'instruction Audi R8 version année 2015
Audi R8 Coupé Dépannage Dépannage Changement de roue
Valable pour les véhicules avec cric

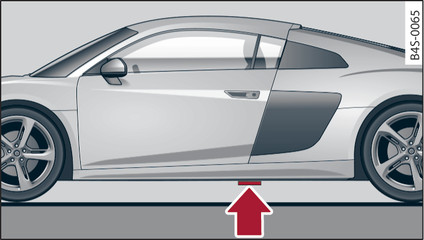

Fig. 179 Seuil : point d appui (exemple)
Fig. 179 Seuil : point d appui (exemple)

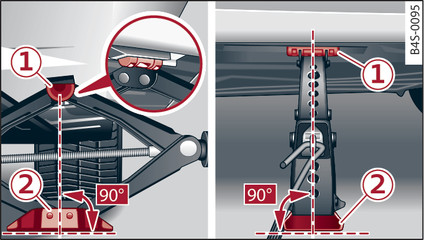

Fig. 180 Bas de caisse : mise en place du cric
Fig. 180 Bas de caisse : mise en place du cric
Posez le cric* (outillage de bord) sur un sol stabilisé. Utilisez comme base un support suffisamment grand et stable. Si le sol est glissant comme par ex. du carrelage, utilisez comme base un support antidérapant (par ex. un tapis en caoutchouc) .
Localisez le point d appui sur le bas de caisse du côté de la roue défectueuse fig. 179.
Placez le cric* sous le point d appui sur le bas de caisse et levez le bras du cric en tournant la manivelle jusqu à ce que le cylindre du cric -1- fig. 180 se trouve sous le point d appui en plastique prévu à cet effet.
Ajustez le cric* de sorte que le cylindre -1- s engage dans le point d appui en plastique situé sur le bas de caisse et que la base -2- du cric repose bien à plat sur le sol. La base -2- doit être placée à la verticale par rapport au point d appui -1-.
Continuez à lever le bras du cric* en tournant la manivelle jusqu à ce que la roue ne touche plus le sol.
AVERTISSEMENT
  • Veillez à ce que le cric* soit bien stable. Si le sol est glissant/meuble, le cric* risque de déraper/s affaisser - risque de blessure !
  • Ne soulevez votre véhicule qu au moyen du cric* fourni départ-usine. Si vous utilisez un cric prévu pour un autre véhicule, votre véhicule pourrait déraper - risque de blessure !
  • Positionnez le cric* uniquement sur les points d appui prévus sur le bas de caisse et ajustez-le. Dans le cas contraire, le cric* risque de déraper s il n est pas bien calé sous le véhicule - risque de blessure !
  • Ne démarrez jamais le moteur lorsque le véhicule est soulevé - risque d accident !
  • Placez le véhicule sur des chandelles sûres et adéquates si vous devez exécuter des travaux sous le véhicule - risque de blessures !
ATTENTION
Ne soulevez en aucun cas le véhicule directement à partir du seuil. Positionnez le cric* uniquement au niveau des points d appui prévus à cet effet sur le bas de caisse. Dans le cas contraire, votre véhicule sera endommagé.
