Перегоревший предохранитель можно распознать по расплавленной металлической пластинке.

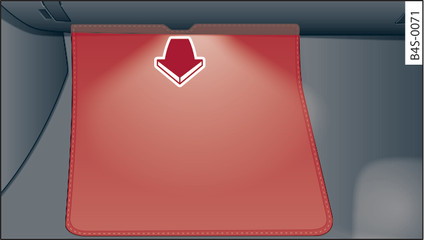

- Илл. 187 Пространство для ног у двери водителя:
Отдельные электроцепи защищены предохранителями плавления. Предохранители находятся в пространстве для ног со стороны переднего пассажира за покрытием.
Предохранители в салоне
Выключить зажигание и все потребители тока.
Определить на основе следующей таблицы соответствие предохранителя тому или иному потребителю тока ссылка►.
Откинуть коврик назад.
Снять крышку илл. 187►.
Извлечь предохранитель.
Заменить перегоревший предохранитель новым, рассчитанным на такую же силу тока.
Установить крышку на место.
Цветовая маркировка предохранителей
цвет | сила тока в амперах |
черный | 1 |
лиловый | 3 |
светло-коричневый | 5 |
коричневый | 7,5 |
красный | 10 |
синий | 15 |
желтый | 20 |
белый или прозрачный | 25 |
зелёный | 30 |
оранжевый | 40 |
ВНИМАНИЕ
Не ремонтировать предохранители и ни в коем случае не заменять перегоревший предохранитель предохранителем, рассчитанным на бóльшую силу тока. Это может привести к повреждениям в системе электрооборудования автомобиля – опасность возгорания!
ОСТОРОЖНО
При быстром перегорании нового предохранителя как можно скорее проверить на специализированном предприятии систему электрооборудования.
Примечание
- Пустые места для предохранителей не указываются в нижеприведенной таблице.
- Некоторые из приведенных в следующих таблицах приборов управления имеются только в определенных моделях или поставляются по заказу.
