Gilt für Fahrzeuge: mit Ladedruckanzeige und Motoröltemperaturanzeige (S-Modelle)
-

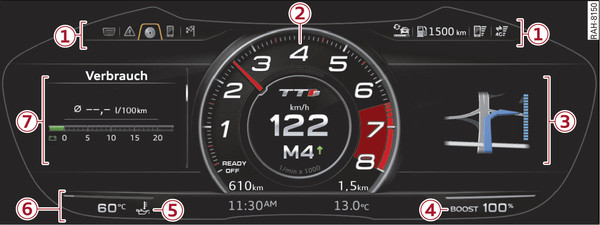

- Abb. 17 Prinzipdarstellung Fahrerinformationssystem: Sportliche Ansicht
Stellen Sie immer vor Fahrtantritt die gewünschte Ansicht des Fahrerinformationssytems ein, da für einige Sekunden keine Displayfunktion zur Verfügung steht.
Wählen Sie im Infotainment: Taste MENU > Fahrzeug > linke Steuerungstaste >Layout
Wählen Sie durch Bewegen des Cursors (rote UmRAHmung) die gewünschte Einstellung aus.
Das Fahrerinformationssystem zeigt verschiedene Objekte an.
| -1- | Reiterbereich |
| -2- | Drehzahlmesser inklusive Digitaltacho und Kilometeranzeigen |
| -3- | Nebenanzeige (zweigeteilt bei erweiterter Ansicht) |
| -4- | Ladedruckanzeige |
| -5- | Motoröltemperaturanzeige |
| -6- | Statuszeile |
| -7- | Funktionsbereich (nach links verschobener Zentralbereich) |
Der aktuelle Lastzustand des Motors (d. h. der momentane Ladedruck) wird durch eine Balkenreihe (von links beginnend - nach rechts auffüllend) angezeigt.
Eine Motoröltemperatur unter 60 °C wird durch das Symbol
, gefolgt von drei Querstrichen „- - -“ und der Einheit °C angezeigt.
, gefolgt von drei Querstrichen „- - -“ und der Einheit °C angezeigt.Der Motor hat seine Betriebstemperatur erreicht, wenn bei normaler Fahrweise die Motoröltemperatur zwischen 80 °C und 120 °C liegt. Bei starker Motorbelastung und hohen Außentemperaturen kann sich die Motoröltemperatur weiter erhöhen. Dies ist unbedenklich, solange die Kontrollleuchten
Link► oder
Link► im Display nicht blinken.
Link► oder
Link► im Display nicht blinken.
Hinweis
- Die Maßeinheiten für z. B. Temperatur oder Geschwindigkeit können Sie im Infotainment umstellen.
- Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann die angezeigte Temperatur durch AbstRAHlungswärme des Motors höher sein als die tatsächliche Außentemperatur.
- Bei Temperaturen unter +5 °C erscheint vor der Temperaturanzeige ein Eiskristall ►.
