Utasításkönyv AUDI TT - 2014
Audi TT Coupé Vezetőtér A vezetőt tájékoztató rendszer
A következő járművekre vonatkozik:töltőnyomás kijelzéssel és motorolaj-hőmérséklet kijelzéssel (S-modellek)

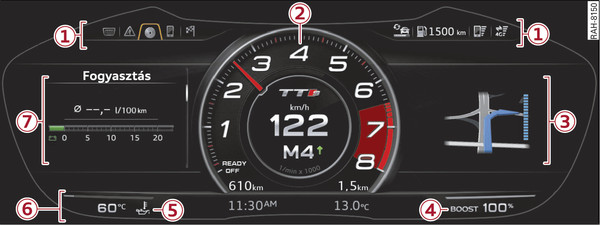

17. ábraA vezetőt tájékoztató rendszer elvi ábrázolása: sportos nézet
17. ábraA vezetőt tájékoztató rendszer elvi ábrázolása: sportos nézet
Az elindulás előtt mindig állítsa be a vezetőt tájékoztató rendszer kívánt nézetét, mivel néhány másodpercig a kijelző funkciója nem áll rendelkezésre.
Válassza ki az információs rendszerben: MENU gomb > Gépkocsi > bal oldali vezérlőgomb >Layout
Válassza ki a kurzor mozgatásával (piros keret) a kívánt beállítást.
A vezetőt tájékoztató rendszer különböző elemeket jelez ki.
-1- Rostélyterület
-2- Fordulatszámmérő beleértve a digitális sebességmérőt és a kilométer-számlálókat
-3- Mellékkijelzés (két részre osztva a kibővített nézetnél)
-4- Töltőnyomás kijelzés
-5- Motorolaj-hőmérséklet kijelzés
-6- Állapotjelző sor
-7- Funkcióterület (balra eltolt központi terület)
Töltőnyomás kijelzés (Boost)
A motor aktuális terhelési állapotát (azaz a pillanatnyi töltőnyomást) egy sávsorral (balról kezdődően - jobbra kitöltve) jelzi ki.
Motorolaj-hőmérséklet kijelzés
Egy 60 °C alatti motorolaj-hőmérsékletet a jelképpel, azt követően három vonal „- - -“ és a °C mértékegység jelzi.
A motor elérte az üzemi hőmérsékletét, ha normál vezetési mód esetén a motorolaj-hőmérséklet 80 °C és 120 °C között van. Erős motorterhelés és magas külső hőmérsékletek esetén a motorolaj-hőmérséklet tovább emelkedhet. Ennek mindaddig nincs jelentősége, amíg a Link vagy Link ellenőrző lámpa nem villog a kijelzőben.
Megjegyzés
  • Pl. a hőmérséklet vagy a sebesség mértékegységei átállíthatók a információs rendszerben.
  • Álló vagy nagyon alacsony sebességgel haladó járműnél a kijelzett hőmérséklet a motor kisugárzó hője miatt kissé magasabb lehet, mint a tényleges külső hőmérséklet.
  • +5 °C alatti hőmérsékleteknél a hőmérséklet-kijelzés előtt egy jégkristály szimbólum látható .
