►Audi TT Coupé ►Manutenzione... ►Verifiche, liv... ◀Vano motore

I principali punti di controllo

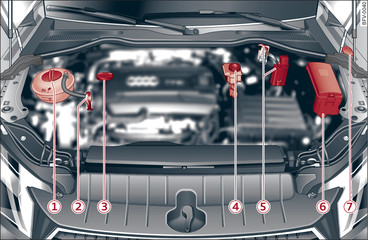

: Fig. 221Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell olio motore

-1-	Serbatoio del liquido di raffreddamento ( ) ►
-2-	Astina per la misurazione del livello olio motore ►
-3-	Bocchettone di rifornimento dell olio motore ( ) ►
-4-	Serbatoio del liquido freni ( ) ►
-5-	Punti per l avviamento di emergenza (+) sotto una copertura, (-) punto di massa della carrozzeria ►
-6-	Scatola dei fusibili ►
-7-	Serbatoio dell impianto lavacristalli ( ) ►

L astina di controllo e il bocchettone di rifornimento dell olio motore fig. 221► (-2- e -3-) potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
