Puntos de control más importantes.
-

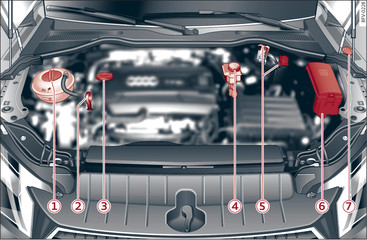

- Fig. 213Disposición típica de los depósitos y de la boca de llenado de aceite del motor
Tenga en cuenta los consejos relativos a la seguridad vínculo►.
| -1- | Depósito de expansión del líquido refrigerante (
 ) vínculo
► |
| -2- | Varilla de medición de aceite del motor vínculo ► |
| -3- | Boca de llenado del aceite del motor (
 ) vínculo
► |
| -4- | Depósito del líquido de frenos (
 ) vínculo
► |
| -5- | Puntos para ayuda externa de arranque (+) bajo una cubierta, (-) punto de masa de la carrocería vínculo ► |
| -6- | Carcasa para fusibles vínculo ► |
| -7- | Depósito del lavacristales (
 ) vínculo► |
El depósito del líquido de frenos, la varilla de medición de aceite del motor y la boca de llenado de aceite del motor pueden encontrarse en distintos sitios dependiendo del país y de la versión del motor.
