Puntos de control más importantes.
-

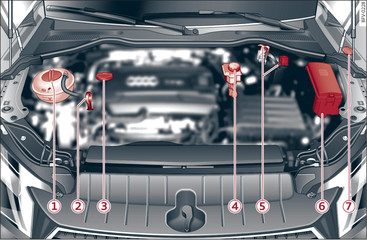

- Fig. 214Disposición típica de los depósitos y de la boca de llenado de aceite del motor
| -1- | Depósito de expansión del líquido refrigerante (
 ) vínculo
► |
| -2- | Varilla de medición de aceite del motor vínculo ► |
| -3- | Boca de llenado del aceite del motor (
 ) vínculo
► |
| -4- | Depósito del líquido de frenos (
 ) vínculo
► |
| -5- | Puntos para ayuda externa de arranque (+) bajo una cubierta, (-) punto de masa de la carrocería vínculo ► |
| -6- | Carcasa para fusibles vínculo ► |
| -7- | Depósito del lavacristales (
 ) vínculo► |
La varilla de medición de aceite del motor y la boca de llenado de aceite del motor fig. 214► (posiciones -2- y -3-) pueden encontrarse en sitios distintos dependiendo del motor del que se trate.
