I principali punti di controllo
-

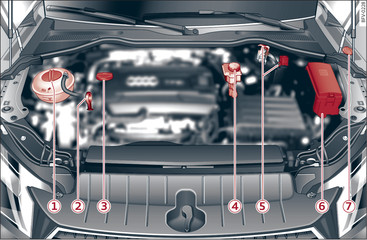

- Fig. 214Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell olio motore
| -1- | Serbatoio del liquido di raffreddamento (
 ) link
► |
| -2- | Astina per la misurazione del livello olio motore link ► |
| -3- | Bocchettone di rifornimento dell olio motore (
 ) link
► |
| -4- | Serbatoio del liquido freni (
 ) link
► |
| -5- | Punti per l avviamento di emergenza (+) sotto una copertura, (-) punto di massa della carrozzeria link ► |
| -6- | Scatola dei fusibili link ► |
| -7- | Serbatoio dell impianto lavacristalli (
 ) link► |
L astina di controllo e il bocchettone di rifornimento dell olio motore fig. 214► (-2- e -3-) potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
