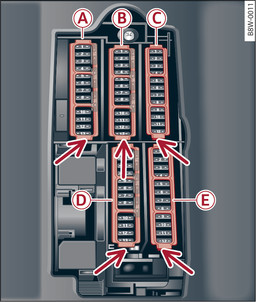

- Fig. 325Spațiul pentru picioare de pe partea șoferului (autovehicule cu volan pe stânga): panou de siguranțe cu mâner din material plastic

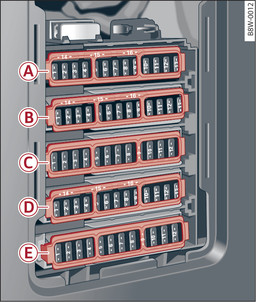

- Fig. 326Spațiul pentru picioare de pe partea pasagerului față (autovehicule cu volan pe dreapta): panou de siguranțe cu mâner din material plastic
Panou de siguranțe -A- (maro) | |
Nr. | Consumator |
2 | Debitmetru de aer, reglarea arborilor cu came, pompa intercooler |
3 | Clapete gaze evacuare, injectoare, admisie radiator |
4 | Pompă de vacuum, pompă pentru apa de încălzire, senzor de particule, senzor de biodiesel |
5 | Senzor lumină frână |
6 | Supape motor, reglarea arborilor cu came |
7 | Sonde lambda, debitmetru de aer |
8 | Pompă de apă, pompă de înaltă presiune, supapă de reglare a presiunii înalte, debitmetru de aer |
9 | Pompă pentru apa de încălzire |
10 | Senzor de presiune a uleiului, senzor de temperatură a uleiului |
11 | Senzor pentru cursa ambreiajului |
12 | Supape motor |
13 | Ventilatorul radiatorului |
14 | Injectoarele |
15 | Bobinele |
16 | Pompa de combustibil |
Panoul de siguranțe -B- (roșu) | |
Nr. | Consumator |
1 | Instalația de avertizare antifurt |
2 | Unitatea de comandă a motorului |
3 | Suportul lombar |
4 | Ansamblul schimbătorului de viteze la transmisia automată |
5 | Claxonul |
6 | Frâna de staționare electromecanică |
7 | Aparat de comandă Gateway |
8 | Iluminare interioară în capitonajul plafonului |
10 | Unitatea de comandă airbag |
11 | Controlul electronic al stabilității (ESC) |
12 | Priză diagnoză, senzor de lumină/ploaie |
13 | Sistemul de aer condiționat |
14 | Aparat comandă uși dreapta față |
15 | Compresorul de climatizare |
Panou siguranțe -C- (negru) | |
Nr. | Consumator |
1 | Încălzirea scaunelor față |
2 | Ștergătoarele de parbriz |
3 | Sistemul electronic al farului din partea stângă |
4 | Trapa panoramică din sticlă/glisantă/rabatabilă |
5 | Aparat comandă uși stânga față |
6 | Prizele |
7 | Unitatea de comandă a portierei dreapta spate |
8 | Tracțiune integrală |
9 | Electronică far dreapta |
10 | Instalație de spălare a parbrizului/instalație de curățare a farurilor |
11 | Unitatea de comandă a portierei stânga spate |
12 | Încălzire în staționare |
Panoul de siguranțe -D- (negru) | |
Nr. | Consumator |
1 | Ventilare scaune, oglindă retrovizoare, sistemul de aer condiționat, panou de operare a sistemului de aer condiționat spate, încălzire parbriz |
2 | Gateway, instalație de climatizare |
3 | Soundaktor/instalația de evacuare a gazelor cu sound |
4 | Senzor pentru cursa ambreiajului |
5 | Pornire motor |
7 | Mufă de încărcare USB spate |
8 | HomeLink |
9 | Adaptive cruise control |
11 | Cameră video |
12 | Far cu leduri Matrix/far cu leduri dreapta |
13 | Far cu leduri Matrix/far cu leduri stânga |
14 | Ștergătorul de lunetă |
Panou de siguranțe -E- (roșu) | |
Nr. | Consumator |
1 | Bobinele |
2 | Supape rezervor gaz natural |
5 | Tamponul motorului |
6 | Transmisia automată |
7 | Planșă de bord |
8 | Sistemul de aer condiționat (ventilatorul) |
10 | Direcția dinamică |
11 | Pornire motor |
