►Audi A4 ►Приборы управления ◀Обзор места водителя

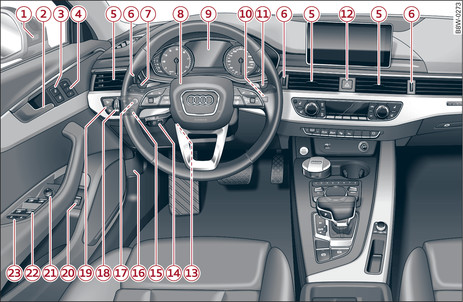

Илл. 1 Приборная панель: левая часть
Илл. 1 Приборная панель: левая часть

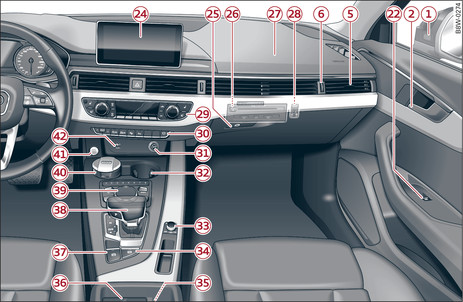

Илл. 2 Приборная панель: правая часть
Илл. 2 Приборная панель: правая часть
-1-Индикатор side assist, предупреждение при покидании автомобиля ►
-2-Ручка двери
-3-Выключатель системы замков с центральным управлением ►
-4-Кнопки программирования ►
-5-Дефлектор
-6-Рифленый регулятор дефлектора
-7-
Подрулевой переключатель:
-8-
Многофункциональное рулевое колесо:
-9-Комбинация приборов ►
-10-Сброс данных счетчика суточного пробега ►
-11-Подрулевой переключатель стеклоочистителей/стеклоомывателя ►
-12-Система аварийной световой сигнализации ►
-13-Регулируемая рулевая колонка ►
-14-
Подрулевой переключатель:
-15-Освещение панели приборов ►
-16-Рычаг отпирания крышки моторного отсека ►
-17-Клавиша для включения/выключения индикации на ветровом стекле, регулировка высоты ►
-18-Переключатель освещения ►
-19-
Кнопки:
-20-Выключатель крышки багажника ►
-21-Электрическая регулировка внешних зеркал ►
-22-Электрические стеклоподъемники ►
-23-Устройство блокировки дверей для защиты детей ►
-24-Дисплей информационно-развлекательной системы►
-25-Закрывающийся вещевой отсек ►
-26-Дисководы для CD, DVD, SIM-/SD-карт ►
-27-Подушка безопасности переднего пассажира ►
-28-Выключение подушки безопасности переднего пассажира ►
-29-Климатическая установка ►
-30-
Клавиша, в зависимости от комплектации:
-31-Розетка ►
-32-Подстаканники ►
-33-Кнопка включения/выключения информационно-развлекательной системы ►
-34-Система помощи при трогании с места ►
-35-
Разделительный подлокотник с вещевым отсеком, в зависимости от комплектации:
-36-Запуск двигателя при неисправности ►
-37-Электромеханический стояночный тормоз ►
-38-
В зависимости от комплектации:
-39-Орган управления информационно-развлекательной системой►
-40-Пепельница ►
-41-Кнопка START ENGINE STOP►
-42-Audi music interface ►
Примечание
  • Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
  • Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на ссылка►. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
