►Audi A3 - 2016►Poste de conduite ◀Vue d'ensemble du poste de condu...
Fig. 1 Partie gauche du poste de conduite
Fig. 1 Partie gauche du poste de conduite

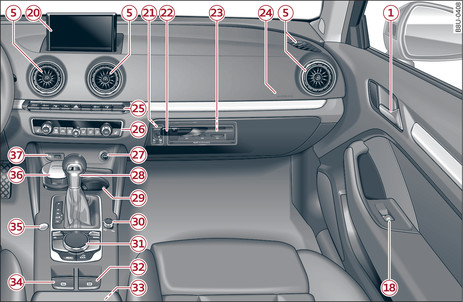

Fig. 2 Partie droite du poste de conduite
Fig. 2 Partie droite du poste de conduite
-1- Poignée de porte
-2- Side assist ►
-3- Commande de verrouillage centralisé ►
-4- Commande d éclairage ►
-5- Diffuseurs d air ►
-6-
Levier de commande pour :
-7-
Volant multifonction avec :
-8- Combiné d instruments ►
-9- Levier d essuie-glace/de lave-glace ►
-10-
Colonne de direction avec, selon l équipement :
-11- Colonne de direction ajustable ►
-12-
Levier de commande pour :
-13- Airbag de genoux ►
-14- Éclairage des cadrans ►
-15- Déverrouillage du capot-moteur ►
-16- Commande du volet de réservoir (propulsion hybride rechargeable) ►
-17- Réglage électrique des rétroviseurs extérieurs ►
-18- Lève-glaces électriques ►
-19-
En fonction de l équipement :
-20- Écran du système d infodivertissement ►
-21- Désactivation de l airbag du passager avant ►
-22- Boîte à gants ►
-23- Lecteurs de CD/DVD, cartes SIM/SD ►
-24- Airbag passager avant ►
-25-
En fonction de l équipement, touche pour :
-26-
En fonction de l équipement :
-27-
En fonction de l équipement :
-28-
En fonction de l équipement :
-29- Porte-gobelets ►
-30- Bouton marche/arrêt du système d infodivertissement ►
-31- Unité de commande du système d infodivertissement ►
-32-
En fonction de l équipement, touche pour :
-33-
Accoudoir central avec rangement et, selon l équipement, avec :
-34- Frein de stationnement électromécanique ►
-35- Touche START ENGINE STOP ou touche START STOP (propulsion hybride rechargeable) ►
-36-
Console centrale avec en fonction de l équipement :
-37- Audi music interface ►
Nota
  • Quelques uns des équipements cités ici ne s apparentent qu à certaines versions de modèles ou sont des options.
  • (Valable pour les véhicules avec direction à droite : ) la disposition des éléments de commande diffère légèrement de la disposition présentée lien► . Les symboles représentant les éléments de commande restent cependant les mêmes.
