Manual de instruções AUDI A3 ANO 2016
►Audi A3 - 2016►Painel de bordo ◀Vista geral do painel de bordo

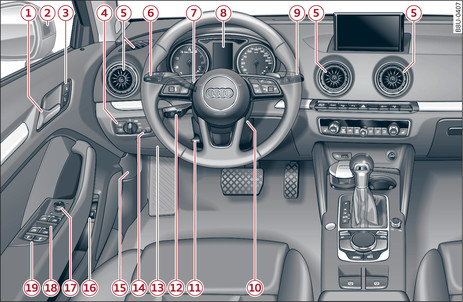

Fig. 1Cockpit: lado esquerdo
Fig. 1Cockpit: lado esquerdo

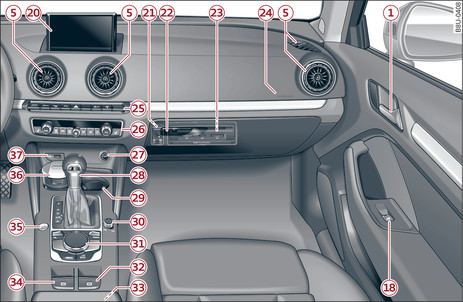

Fig. 2Cockpit: lado direito
Fig. 2Cockpit: lado direito
-1- Manípulo da porta
-2- side assist ►
-3- Interruptor do fecho centralizado ►
-4- Interruptor das luzes ►
-5- Difusores de ar ►
-6-
Alavanca de comando de:
-7-
Volante multifunções com:
-8- Painel de instrumentos ►
-9- Alavanca do limpa/lava-vidros ►
-10-
Coluna da direção, consoante o equipamento com:
-11- Coluna de direção ajustável ►
-12-
Alavanca de comando de:
-13- Airbag dos joelhos ►
-14- Iluminação do painel de instrumentos ►
-15- Desbloqueio do capot do motor ►
-16- Interruptor da tampa do depósito (propulsão híbrida plug-in) ►
-17- Regulação elétrica dos espelhos exteriores ►
-18- Comandos elétricos dos vidros ►
-19-
Dependendo do equipamento:
-20- Visor do Infotainment ►
-21- Desligar o airbag do passageiro ►
-22- Porta-luvas ►
-23- Leitor de CD, DVD, cartões SIM-/SD ►
-24- Airbag do passageiro ►
-25-
Dependendo do equipamento tecla para:
-26-
Dependendo do equipamento:
-27-
Dependendo do equipamento:
-28-
Dependendo do equipamento:
-29- Suporte para bebidas ►
-30- Botão ligar/desligar do Infotainment ►
-31- Unidade de comando do infotainment ►
-32-
Dependendo do equipamento tecla para:
-33-
Apoio de braços central com porta-objetos, consoante o equipamento com:
-34- Travão de estacionamento eletromecânico ►
-35- Tecla START ENGINE STOP ou tecla START STOP (propulsão híbrida plug-in) ►
-36-
Consoante o equipamento, consola central com:
-37- Audi music interface ►
Aviso
  • Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
  • (Válido para: veículos com volante à direita: ) A disposição dos elementos de comando varia, parcialmente, da disposição indicada em ligação► . Os símbolos que referenciam os comandos são, no entanto, idênticos.
