Os principais pontos de controlo.
-

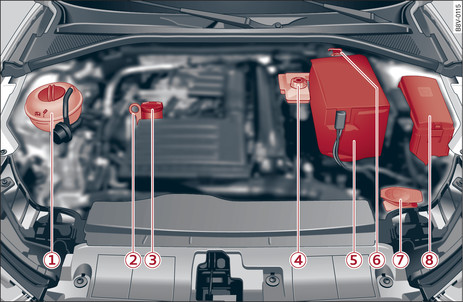

- Fig. 308Disposição típica dos depósitos, da vareta de medição do óleo e do bocal de enchimento do óleo do motor
| -1- |
Reservatório de expansão do líquido de arrefecimento (
) ligação►
|
| -2- |
Vareta de medição do óleo do motor ligação►
|
| -3- |
Bocal de enchimento do óleo do motor (
) ligação►
|
| -4- |
Reservatório do líquido dos travões (
) ligação►
|
| -5- |
Bateria do veículo (+) por baixo de uma cobertura ligação►
, ligação►
|
| -6- |
Ponto de massa da carroçaria (–) ligação►
, ligação►
|
| -7- |
Reservatório do lava-vidros (
) ligação►
|
| -8- |
Caixa dos fusíveis ligação►
|
A vareta do óleo -2- e o bocal de enchimento do óleo do motor -3-
Fig. 308►
podem ter localizações diferentes, consoante a versão do motor.
Aviso
Propulsão híbrida plug-in
*:
Respeite as indicações sobre o reservatório de expansão do líquido de refrigeração em
ligação►
e sobre a bateria do veículo (+) em
ligação►
.
