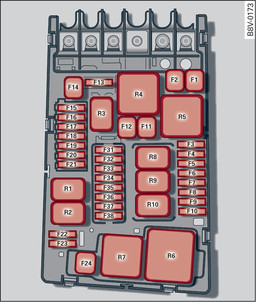

- Fig. 345 Motorrum: sikringernes placering
Nr. | Forbrugere |
F1 | Elektronisk stabilitetskontrol (ESC) |
F2 | Elektronisk stabilitetskontrol (ESC) |
F3 | Motorstyreenhed |
F4 | Motorkomponenter, motorkøling, spole til ekstravarmeapparat relæ (1+4+7), relæ til sekundærluftpumpe |
F5 | Motorkomponenter, tanksystem (diesel), CNG-afbryderventil |
F6 | Stoplyskontakt |
F7 | Motorkomponenter, vandpumper, tanksystem (benzin) |
F8 | Lambdasonde |
F9 | Motorkomponenter, udstødningsspjæld, glødetidsstyreenhed (relæ 6) |
F10 | Brændstofstyreenhed, brændstofpumpe |
F11 | Ekstravarme, varmetråd 2, sekundærluftpumpe |
F12 | Ekstravarme, varmetråd 3, vakuumpumpe |
F13 | Automatisk gearkasse |
F14 | Motorkomponenter, tændspole |
F15 | Horn |
F16 | Tændspole (relæ 8), elektronikstyring |
F17 | Elektronisk stabilitetskontrol (ESC), motorstyreenhed (relæ 5) |
F18 | Klemme 30 (referencespænding), batteriovervågning |
F19 | Forrudeviskere |
F20 | Tyverialarm |
F22 | Klemme 50 diagnose, motorstyreenhed |
F23 | Starter |
F24 | Ekstravarme, varmetråd 1, bremsekraftforstærker |
F31 | Vakuumpumpe, vandpumpe, højtrykspumpe, indsprøjtningsventiler |
F33 | Bremsetrykslager, rekuperation, gearoliepumpe |
F34 | Bremsekraftforstærker |
F35 | Klimafunktionsrelæ |
F37 | Parkeringsvarme |
