Najważniejsze punkty sprawdzania.

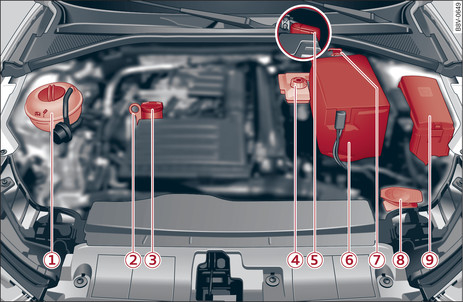

- Rys. 306Typowe rozmieszczenie zbiorników, miarki oleju i otworu wlewu oleju
| -1- | Zbiornik wyrównawczy płynu chłodzącego ( ) link► |
| -2- | Miarka oleju silnikowego link► |
| -3- | Otwór wlewu oleju silnikowego ( ) link► |
| -4- | Zbiornik płynu hamulcowego ( ) link► |
| -5- | (Dotyczy: samochód z punktem zewnętrznego uruchamiania (+): ) punkt zewnętrznego uruchamiania (+) pod pokrywą link►, link► |
| -6- | (Dotyczy: samochód z akumulatorem w przedziale silnikowym: ) akumulator rozruchowy (+) pod pokrywą akumulatora link►, link► |
| -7- | Punkt masy w nadwoziu (–) link►, link► |
| -8- | Zbiornik płynu do szyb ( ) link► |
| -9- | Obudowa dla bezpieczników link► |
Miarka poziomu oleju -2- i otwór wlewu oleju -3-
rys. 306► w zależności od wersji silnika mogą znajdować się w różnych miejscach.
Informacja
(Dotyczy: samochód z napędem hybrydowym Plug-in: ) przestrzegać wskazań dotyczących zbiornika wyrównawczego płynu chłodzącego na
link► i akumulatora samochodowego (+) na
link►.
