Ισχύει για: Οχήματα με σύστημα έλξης ρυμούλκας (κοτσαδόρος)
Η μετακίνηση του συστήματος έλξης ρυμούλκας προς τα έξω και προς τα μέσα πρέπει να γίνεται με μεγάλη προσοχή.

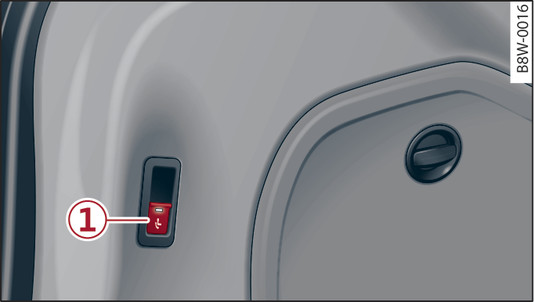

- εικ. 112 Απεικόνιση του χώρου αποσκευών: Διακόπτης
- εικ. 113 Προφυλακτήρας πίσω: Ασφάλιση συστήματος έλξης ρυμούλκας και άνοιγμα πρίζας
Μετακίνηση συστήματος έλξης ρυμούλκας προς τα έξω
Ενεργοποιήστε το φρένο στάθμευσης.
Ανοίξτε το καπό του χώρου αποσκευών.
Έλξετε τον διακόπτη -1- εικ.112► ►. Το σύστημα έλξης ρυμούλκας έχει απασφαλιστεί και μετακινείται προς τα κάτω. Η LED αναβοσβήνει.
Μετακινήστε το σύστημα έλξης ρυμούλκας -2- με το χέρι ακόμα περισσότερο στην κατεύθυνση του βέλους, μέχρι να ακούσετε και να αισθανθείτε ότι ασφάλισε εικ.113►. Η LED ανάβει διαρκώς.
Πριν από τη σύνδεση μιας ρυμούλκας αφαιρέστε το κάλυμμα προστασίας από τη σκόνη -3- και φυλάξτε το στο αυτοκίνητο.
Συνδέστε το καλώδιο της ρυμούλκας στην πρίζα -4-.
Όταν συνδέετε μια ρυμούλκα στο αυτοκίνητό σας, να αναρτάτε το σχοινί ασφαλείας της ρυμούλκας στον κρίκο -5-.
Κατά την ενεργοποίηση της ανάφλεξης, η ενδεικτική λυχνία
, καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.
, καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.Μετακίνηση συστήματος έλξης ρυμούλκας προς τα μέσα
Αποσυνδέστε τη ρυμούλκα και την ηλεκτρική σύνδεση μεταξύ του αυτοκινήτου και της ρυμούλκας ►.
Πιέστε πάλι το κάλυμμα προστασίας από τη σκόνη -3- στη θέση του.
Έλξετε τον διακόπτη -1-. Το σύστημα έλξης ρυμούλκας έχει απασφαλιστεί και μετακινείται προς τα κάτω. Η LED αναβοσβήνει.
Μετακινήστε το σύστημα έλξης ρυμούλκας με το χέρι έως τον τερματισμό κάτω από τον προφυλακτήρα, μέχρι να ακούσετε και να αισθανθείτε ότι ασφάλισε ►. Η LED ανάβει διαρκώς.
Κατά την ενεργοποίηση της ανάφλεξης, η ενδεικτική λυχνία , καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.
, καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.Όταν το αυτοκίνητο κινείται ή το καπό του χώρου αποσκευών είναι κλειστό, ο διακόπτης είναι εκτός λειτουργίας.
Σημασία των LED στον διακόπτη
- Αν η LED αναβοσβήνει, το σύστημα έλξης ρυμούλκας δεν βρίσκεται ακόμα στη θέση λειτουργίας ή ηρεμίας.
- Αν η LED ανάβει, το σύστημα έλξης ρυμούλκας βρίσκεται στη θέση λειτουργίας ή ηρεμίας.
- Προσέξτε, ώστε να μην βρίσκονται ούτε άτομα, ούτε ζώα ή αντικείμενα στην περιοχή κίνησης του συστήματος έλξης ρυμούλκας.
- Αν αναβοσβήνει η LED ή στην οθόνη του οργάνου πολλαπλών λειτουργιών εμφανίζεται η ενδεικτική λυχνία καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο, δεν επιτρέπεται να θέσετε σε λειτουργία το σύστημα έλξης ρυμούλκας – Κίνδυνος ατυχήματος! Επαναλάβετε τη διαδικασία αναδίπλωσης. Αν υπάρχει τεχνική βλάβη, επικοινωνήστε με έναν εξουσιοδοτημένο συνεργάτη Service. Μην ενεργοποιείτε ποτέ το πλήκτρο αν είναι συνδεδεμένη μια ρυμούλκα ή αν στο σύστημα έλξης ρυμούλκας βρίσκονται ένας φορέας αποσκευών ή άλλα συμπληρωματικά εξαρτήματα – Κίνδυνος ατυχήματος!
- Μην επεμβαίνετε ποτέ στο σύστημα έλξης ρυμούλκας με βοηθητικά μέσα ή εργαλεία, όταν αυτό βρίσκεται σε διαδικασία μετακίνησης. Το σύστημα έλξης ρυμούλκας ενδέχεται έτσι να υποστεί βλάβη και δεν διασφαλίζεται πια η ασφαλής χρήση.
- Μη χρησιμοποιείτε ποτέ τον διακόπτη με το σύστημα έλξης ρυμούλκας υπό φορτίο.
ΠΡΟΣΟΧΗ
Μην κατευθύνετε το σύστημα καθαρισμού υψηλής πίεσης απευθείας επάνω στη στεγανοποίηση του συστήματος έλξης ρυμούλκας ή στην πρίζα. Η στεγανοποίηση μπορεί να υποστεί βλάβη. Έτσι μπορεί να εισχωρήσει υγρασία και να προκληθεί σκουριά, καθώς και βλάβες στο σύστημα.
Πληροφορία
- Ο κρίκος -5- στο σύστημα έλξης ρυμούλκας (κοτσαδόρο) προβλέπεται αποκλειστικά και μόνο για τη στερέωση του σχοινιού ασφαλείας της ρυμούλκας.
- Ο μηχανισμός μετατόπισης του συστήματος έλξης ρυμούλκας είναι γεμάτος με λιπαντικό μέσο. Αν το σύστημα μετατόπισης δεν χρησιμοποιηθεί για πολύ μεγάλο χρονικό διάστημα ή αν η χρήση του είναι συνεχής, μπορεί λόγω διαφορετικής κατανομής του λιπαντικού μέσου, η διαδικασία μετακίνησης να γίνεται με δυσκολία ή το σύστημα έλξης ρυμούλκας κατά το λύσιμο να μην μετακινείται αυτόνομα προς τα κάτω. Για την αντιμετώπιση αυτής της κατάστασης συνιστούμε την επανειλημμένη μετατόπιση του συστήματος έλξης ρυμούλκας μέσα - έξω, ή το λύσιμό του μέσω παλινδρομικών κινήσεων (τράνταγμα).
- Aν οδηγείτε χωρίς συνδεδεμένη ρυμούλκα, συνιστάται να μετακινείτε το σύστημα έλξης προς τα μέσα.
