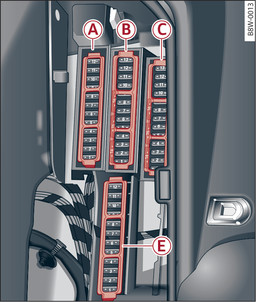

- εικ. 328 Χώρος αποσκευών αριστερά: Ασφαλειοθήκη με πλαστική λαβή
Ασφαλειοθήκη -A- (μαύρη) | |
Αρ. | Καταναλωτής |
2 | Θέρμανση μπροστινού παρμπρίζ |
3 | Θέρμανση μπροστινού παρμπρίζ |
5 | Ρύθμιση απόσβεσης ανάρτησης |
6 | Αυτόματο κιβώτιο ταχυτήτων |
7 | Θέρμανση πίσω παρμπρίζ |
8 | Θέρμανση καθίσματος πίσω |
9 | Πίσω φώτα |
10 | Προεντατήρας ζώνης αριστερά |
11 | Κεντρικό κλείδωμα |
12 | Ηλεκτρικό καπό χώρου αποσκευών |
Ασφαλειοθήκη -B- (κόκκινη) | |
Αρ. | Καταναλωτής |
Μη κατειλημμένο | |
Ασφαλειοθήκη -C- (καφέ) | |
Αρ. | Καταναλωτής |
2 | Τηλέφωνο |
3 | Ορθοπεδικό στήριγμα |
4 | Audi side assist |
6 | Σύστημα ελέγχου πίεσης ελαστικών |
8 | Ραδιοδέκτης θέρμανσης εν στάσει |
10 | Δέκτης TV |
11 | Μπαταρία 12 Volt |
12 | HomeLink |
13 | Κάμερα οπισθοπορείας, κάμερα περιβάλλοντος χώρου |
14 | Πίσω φώτα δεξιά |
16 | Προεντατήρας ζώνης δεξιά |
Ασφαλειοθήκη -Ε- (κόκκινη) | |
Αρ. | Καταναλωτής |
2 | Ενισχυτής ήχου |
3 | Θέρμανση AdBlue |
5 | Σύστημα έλξης ρυμούλκας (φως δεξιά) |
7 | Σύστημα έλξης ρυμούλκας (κοτσαδόρος) |
8 | Σύστημα έλξης ρυμούλκας (φως αριστερά) |
9 | Σύστημα έλξης ρυμούλκας (πρίζα) |
10 | Σπορ διαφορικό |
11 | Θέρμανση AdBlue |
