Koskee: autoja joissa vetokoukku
Vetokoukun kääntö esiin/sisään täytyy tehdä erittäin huolellisesti.

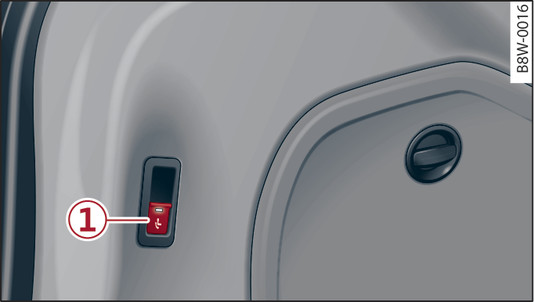

- Kuva 112Tavaratilassa: Kytkimet

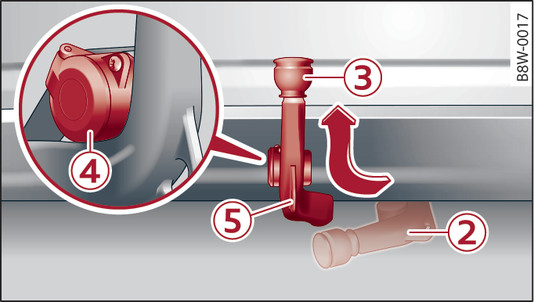

- Kuva 113Takapuskuri: vetokoukun lukitus ja pistorasian avaus
Vetokoukun kääntö esiin
Kytke seisontajarru.
Avaa tavaratilankansi.
Käännä vetokoukkua -2- kädellä lisää nuolen suuntaan, kunnes se lukittuu selvästi Kuva 113►. LED palaa jatkuvasti.
Ennen kuin kytket perävaunun, irrota suojus -3- ja aseta se talteen auton sisälle.
Yhdistä perävaunun virtajohto pistorasiaan -4-.
Kun kytket perävaunun kiinni autoon, kiinnitä perävaunun turvavaijeri silmukkaan -5-.
Virta kytkettäessä merkkivalo
ja teksti Tarkasta vetokoukku eivät saa ilmestyä mittariston näyttöön.
ja teksti Tarkasta vetokoukku eivät saa ilmestyä mittariston näyttöön.Vetokoukun kääntö sisään
Irrota perävaunu sekä auton perävaunuun yhdistävä sähköjohto ►.
Paina suojus -3- takaisin paikalleen.
Vedä kytkimestä -1-. Vetokoukku vapautuu ja kääntyy alas. LED vilkkuu.
Käännä vetokoukku kädellä ääriasentoon asti puskurin alle, niin että se lukittuu selvästi ►. LED palaa jatkuvasti.
Virta kytkettäessä merkkivalo ja teksti Tarkasta vetokoukku eivät saa ilmestyä mittariston näyttöön.
ja teksti Tarkasta vetokoukku eivät saa ilmestyä mittariston näyttöön.Kun auto liikkuu tai tavaratilankansi on kiinni, kytkin ei ole toiminnassa.
Kytkimen LED-valon merkitys
- Kun LED vilkkuu, vetokoukku ei ole vielä käyttö- tai lepoasennossa.
- Kun LED palaa, vetokoukku on käyttö- tai lepoasennossa.
- Varmista, että vetokoukun kääntymisalueella ei ole ihmisiä, eläimiä tai mitään esineitä.
- Jos LED vilkkuu tai mittariston näyttöön ilmestyvät merkkivalo sekä teksti Tarkasta vetokoukku, vetokoukkua ei saa käyttää – vaarana onnettomuus! Tee kääntäminen uudelleen. Jos kyseessä on tekninen vika, ota yhteyttä ammattikorjaamoon. Älä koskaan paina painiketta, kun perävaunu on autossa kiinni tai vetokoukkuun on kiinnitetty tavarateline tms. – vaarana onnettomuus!
- Älä liikuta vetokoukkua työkaluilla tai muilla apuvälineillä. Vetokoukku voi silloin vaurioitua eikä sen turvallinen käyttö olisi enää varmaa.
- Älä liikuta kytkintä, kun vetokoukku on kuormitettuna.
VAROITUS
Älä suuntaa painepesurin suihkua suoraan vetokoukun tiivisteeseen tai pistorasiaan. Tiiviste voi vahingoittua. Sisään voi päästä kosteutta, joka voi aiheuttaa ruoste- ja muita vaurioita.
Huomautus
- Vetokoukun silmukka -5- on tarkoitettu vain perävaunun turvavaijerin kiinnittämiseen.
- Vetokoukun kääntömekanismi on täytetty voiteluaineella. Jos vetokoukkua ei käännetä pitkään aikaan, kääntömekanismi voi jäykistyä. Tällöin vetokoukkua tulisi käännellä edestakaisin tai se on vapautettava voimakkaasti heiluttamalla.
- Vetokoukku tulisi kääntää sisään, kun ajetaan ilman perävaunua.
