Palaneen sulakkeen tunnistaa poikki sulaneesta metallilangasta.
- Kuva 323-A- Kuljettajan jalkatila (vasemmalta ohjattava auto): jalkatuki, -B- Etumatkustajan jalkatila (oikealta ohjattava auto): peitekansi

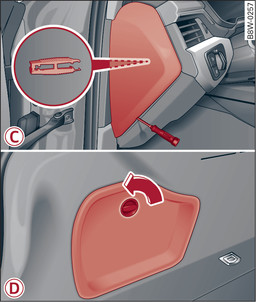

- Kuva 324-C- Kojelauta, kuljettajan puoli (vasemmalta/oikealta ohjattava auto): peitekansi, -D- Tavaratila, vasemmalla: peitekansi
Sulakkeet sijaitsevat jalkatilassa jalkatuen alla (vasemmalta ohjattava auto) -A- Kuva 323► tai peitekannen takana (oikealta ohjattava auto) -B-. Muut sulakkeet sijaitsevat kojelaudan päädyssä (kuljettajan puolella) -C- Kuva 324► ja vasemman peitekannen alla tavaratilassa -D-.
Katkaise virta ja kytke kaikki sähkölaitteet pois toiminnasta.
Etsi seuraavien taulukoiden avulla, mikä sulake kuuluu millekin sähkölaitteelle.
Ota ruuvitaltta ja torx-kärki auton työkalujen joukosta linkki►.
Poista jalkatuki tai kyseinen peitekansi.
Poista värikäs muovikiinnike tarvittaessa vetämällä se ulos sulakerasiasta Kuva ►. Sen jälkeen muovikiinnike voidaan hävittää.
Ota pihdit peitekannen -C- takaa.
Vedä sulake pihdeillä ulos.
Vaihda palaneen sulakkeen tilalle aina samanarvoinen sulake.
Kiinnitä jalkatuki tai peitekansi takaisin.
Sulakkeiden värit
Väri | Virran voimakkuus ampeereina |
Musta | 1 |
Violetti/liila | 3 |
Vaaleanruskea | 5 |
Ruskea | 7,5 |
Punainen | 10 |
Sininen | 15 |
Keltainen | 20 |
Valkoinen tai kirkas | 25 |
Vihreä | 30 |
Oranssi | 40 |
HUOMIO
Älä korjaa sulakkeita äläkä korvaa palanutta sulaketta ampeeriluvultaan suuremmalla. Sähkölaitteisiin voi tulla vaurioita – tulipalon vaara!
VAROITUS
Jos uusikin sulake palaa lyhyen ajan sisällä, sähköjärjestelmä täytyy tarkastuttaa mahdollisimman pian ammattikorjaamolla.
Huomautus
- Tyhjät sulakepaikat eivät sisälly seuraaviin taulukoihin.
- Osa seuraavissa taulukoissa esiintyvistä varusteista kuuluu vain tiettyihin malliversioihin tai on lisävaruste.
