Valabil pentru: autovehicule echipate cu camere de proximitate

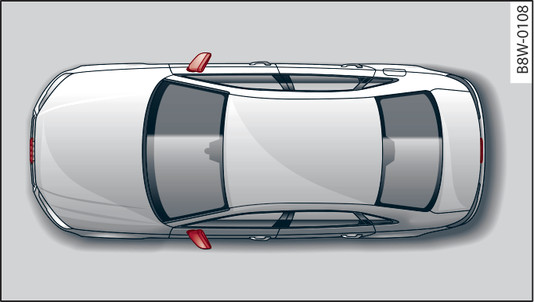

- Fig. 159Locurile de amplasare ale camerelor de proximitate
Camerele de proximitate se află în masca radiatorului, în capota portbagajului precum și pe ambele oglinzi exterioare fig.159►. Aveți grijă că lentilele nu trebuie să fie acoperite cu depuneri sau ceva similar, deoarece acestea pot să afecteze sistemul. Indicații despre curățare legătură►.
În modul vecinătate sunt afișate colțuri negre pe silueta autovehiculului. Obiecte în afara acestei zone sunt în afara câmpului vizual al camerei video și nu sunt vizualizate.
- Respectați instrucțiunile de avertizare ►.
- Dacă se modifică poziția sau unghiul camerei video, de exemplu în urma unui accident, din motive de siguranță nu mai utilizați sistemul. Verificați-o la un atelier autorizat.
- Rețineți că reprezentarea de pe display este distorsionată, dacă carcasele oglinzilor exterioare sunt repoziționate prin intervenție manuală.
- Utilizați modul spate și spate transversal numai atunci când capota portbagajului este complet închisă, în caz contrar imaginea de pe afișaj este distorsionată.
- Vecinătatea autovehiculului este realizată din imaginile camerei video. Imaginea autovehiculului este afișată de sistem. Obiectele și obstacolele aflate deasupra camerei video nu sunt afișate.
- Lentilele camerelor video măresc și deformează imaginea din câmp vizual. Face ca obiectele de pe ecran să apară modificate și imprecise.
- Respectați instrucțiunile de avertizare ►.
- Pe displayul Infotainment-ului calea urmată de spatele autovehiculului este reprezentată în funcție de rotirea volanului. Partea din față a autovehiculului virează mai puternic decât partea din spate. Mențineți o distanță suficientă față de obstacol, pentru a nu lovi oglinda exterioară sau unul din colțurile autovehiculului de obstacol.
Indicaţie
Dacă pe display apare simbolul
/
/
iar câmpul de afișare corespunzător este dezactivat (gri), înseamnă că oglinzile exterioare au fost rabatate electric sau s-a deschis portiera șoferului, a pasagerului din față sau capota portbagajului.
