O siguranță fuzibilă arsă se recunoaște după banda de metal topită.
- Fig. 323-A- spațiul pentru picioare de pe partea șoferului (autovehicule cu volan pe stânga): suport pentru picioare, -B- spațiul pentru picioare de pe partea pasagerului față (autovehicule cu volan pe dreapta): mască

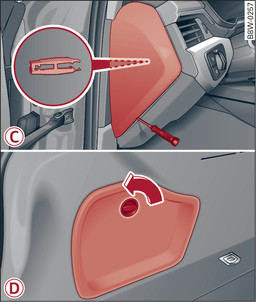

- Fig. 324-C- Cockpit partea șoferului (autovehicule cu volan pe stânga/dreapta): mască, -D- portbagaj stânga: capac
Siguranța se află în spațiul pentru picioare, sub suportul pentru picioare (autovehicule cu volan pe stânga) -A- fig.323► resp. în spatele unui capac (autovehicule cu volan pe dreapta) -B-. Alte siguranțe se află în partea frontală a cockpit-ului (partea șoferului) -C- fig.324► și sub capacul din stânga din portbagaj -D-.
Luați contactul motor și deconectați toți consumatorii.
În tabelele următoare găsiți care siguranță aparține cărui consumator.
Scoateți șurubelnița și cheia Torx din trusa de scule legătură►.
Îndepărtați suportul pentru picioare, resp. capacul corespunzător.
Dacă este cazul, trageți mânerul colorat din material plastic din suportul de siguranțefig.►. Mânerul din plastic se poate apoi dispensa.
Luați clema de pe partea posterioară a capacului -C-.
Scoateți siguranța cu clema.
Înlocuiți siguranța arsă doar cu o altă siguranță, la fel de puternică.
Montați la loc suportul pentru picioare, resp. capacul.
Culorile siguranțelor
Culoarea | Intensitatea curentului în amper |
neagră | 1 |
mov | 3 |
maro deschis | 5 |
maro | 7,5 |
roșu | 10 |
albastru | 15 |
galben | 20 |
alb sau incolor | 25 |
verde | 30 |
portocaliu | 40 |
ATENŢIE
Nu reparați siguranțele fuzibile și nu înlocuiți niciodată o siguranță arsă cu o siguranță cu un număr mai mare de amperi. Pot apărea defecțiuni la instalația electrică – Pericol de incendiu!
ATENŢIE
Dacă o siguranță fuzibilă se arde după o perioadă scurtă de timp, instalația electrică trebuie verificată cât mai urgent posibil la un atelier autorizat.
Indicaţie
- Pozițiile neocupate cu siguranțe nu sunt menționate în tabelele următoare.
- Unele echipamente prezentate în următoarele tabele aparțin numai anumitor modele de autovehicule sau sunt echipamente suplimentare.
