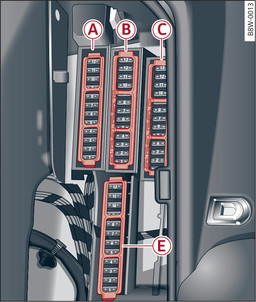

- Fig. 328Portbagaj stânga: panou de siguranțe cu mâner din material plastic
Panou de siguranțe -A- (negru) | |
Nr. | Consumator |
2 | Încălzirea parbrizului |
3 | Încălzirea parbrizului |
5 | Reglare amortizoare |
6 | Transmisia automată |
7 | Încălzirea lunetei |
8 | Încălzire scaune spate |
9 | Lămpile din spate |
10 | Dispozitivul de pretensionare a centurii de siguranță, stânga |
11 | Închiderea centralizată |
12 | Capac electric al portbagajului |
Panoul de siguranțe -B- (roșu) | |
Nr. | Consumator |
Nealocat | |
Panoul cu siguranțe -C- (maro) | |
Nr. | Consumator |
2 | Telefon |
3 | Suportul lombar |
4 | Audi side assist |
6 | Sistemul de control al presiunii în anvelope |
8 | Receptor încălzire scaune |
10 | TV-Tuner |
11 | Baterie 12 V |
12 | HomeLink |
13 | Cameră retrovizoare, camere de proximitate |
14 | Lampă spate, dreapta |
16 | Dispozitivul de pretensionare a centurii de siguranță, dreapta |
Panou de siguranțe -E- (roșu) | |
Nr. | Consumator |
2 | Amplificator de sunet |
3 | Încălzirea AdBlue |
5 | Dispozitiv de tractare (iluminare dreapta) |
7 | Dispozitivul de tractare |
8 | Dispozitiv de tractare (iluminare stânga) |
9 | Dispozitiv de tractare (priză) |
10 | Diferențialul sport |
11 | Încălzirea AdBlue |
