Velja za: vozila z vlečno kljuko
Pri pomiku vlečne kljuke navzven oz. navznoter je potrebno skrbno ravnanje.
- Sl. 112Del prtljažnika: stikalo

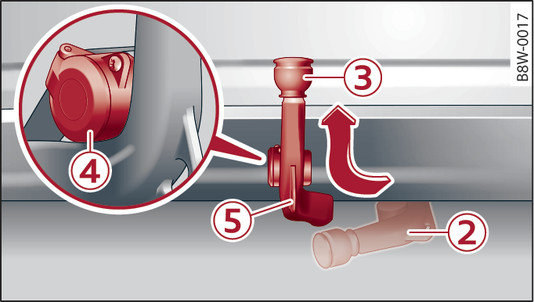

- Sl. 113Zadnji odbijač: blokada vlečne naprave in odpiranje električne vtičnice
Pomik vlečne kljuke navzven
Aktivirajte parkirno zavoro.
Odprite pokrov prtljažnika.
Vlečno kljuko -2- z roko pomaknite v smeri puščice, da se slišno in občutno zaskoči sl. 113►. LED-dioda trajno sveti.
Pred priklopom prikolice odstranite zaščitni pokrovček -3- in ga shranite v vozilu.
Kabel prikolice priključite na vtičnico -4-.
Ko prikolico priključite na svoje vozilo, varnostno pletenico prikolice vpnite v uho -5-.
Pri vklopu kontakta na zaslonu kombiniranega instrumenta ne sme zasvetiti kontrolna lučka
ali napis Preverite vlečno kljuko.
ali napis Preverite vlečno kljuko.Pomik vlečne kljuke navznoter
Odklopite prikolico in prekinite električno povezavo med vozilom in prikolico ►.
Ponovno namestite zaščitni pokrovček -3-.
Povlecite stikalo -1-. Vlečna kljuka se sprosti in pomakne navzdol. LED-dioda utripa.
Vlečno kljuko z roko pomaknite do konca pod odbijač, da se slišno in občutno zaskoči ►. LED-dioda trajno sveti.
Pri vklopu kontakta na zaslonu kombiniranega instrumenta ne sme zasvetiti kontrolna lučka ali napis Preverite vlečno kljuko.
ali napis Preverite vlečno kljuko.Med vožnjo ali pri zaprtem pokrovu prtljažnika stikalo ne deluje.
Pomen LED-diode v stikalu
- Če LED-dioda utripa, vlečna kljuka še ni v delovnem ali mirujočem položaju.
- Če LED-dioda sveti, je vlečna kljuka v delovnem ali mirujočem položaju.
- Pazite, da v območju pomika vlečne kljuke ni oseb, živali ali predmetov.
- Če LED-dioda utripa ali pa se na zaslonu kombiniranega instrumenta prikažeta kontrolna lučka in Preverite vlečno kljuko, vlečne naprave ne smete uporabljati – nevarnost nezgode! Ponovite postopek. V primeru tehnične motnje se obrnite na pooblaščeni servis. Tipke nikoli ne pritiskajte, če je na vlečno kljuko priključena prikolica ali je nanjo nameščen prtljažnik ali drug montažni del – nevarnost nezgode!
- Med pomikanjem vlečne kljuke v območje pomika nikdar ne posegajte s pripomočki ali orodjem. Priprava za vleko bi se pri tem lahko poškodovala in varna uporaba ne bi bila več zagotovljena.
- Stikala nikdar ne aktivirajte pri obremenjeni vlečni napravi.
PREVIDNO
Curka visokotlačne naprave za čiščenje ne smete usmeriti neposredno na tesnilo vlečne kljuke ali vtičnico. Tesnilo se lahko poškoduje. Pri tem bi lahko vlaga prodrla v notranjost in povzročila korozijo ter poškodovala sistem.
Napotek
- Uho -5- vlečne naprave je predvideno izključno za pritrditev varnostne pletenice prikolice.
- Mehanizem za pomik vlečne kljuke je napolnjen s sredstvom za mazanje. Če vlečne naprave dlje časa ne uporabljate ali jo dolgo časa uporabljate, ne da bi jo pomikali, je pomik zaradi nezadostne porazdelitve masti lahko otežen ali pa se vlečna kljuka po sprostitvi navzdol ne pomakne samodejno. Priporočamo, da vlečno kljuko večkrat zapored pomaknete navzven in navznoter oz. da jo sprostite s potegi.
- Pri vožnji brez prikolice vlečno kljuko pomaknite navznoter.
