Pregorelo varovalko je mogoče prepoznati po staljenem kovinskem trakcu.
- Sl. 323-A- Voznikov prostor za noge (vozila z volanom na levi strani): opora za noge, -B- sovoznikov prostor za noge (vozila z volanom na desni strani): pokrov

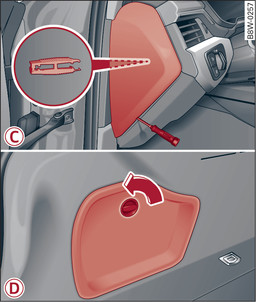

- Sl. 324-C- Armaturna plošča na voznikovi strani (vozila z volanom na levi/desni strani): pokrov, -D- leva stran prtljažnika: pokrov
Varovalke so nameščene pod oporo za noge v prostoru za noge (vozila z volanom na levi strani) -A- sl. 323► oz. pod pokrovom (vozila z volanom na desni strani) -B-. Druge varovalke so nameščene na čelni strani armaturne plošče (voznikova stran) -C- sl. 324► in pod levim pokrovom v prtljažniku -D-.
Izključite kontakt in vse porabnike.
Iz naslednje tabele je razvidno, katera varovalka sodi k določenemu porabniku.
Iz garniture avtomobilskega orodja vzemite izvijač in obojestranski zvezdasti nastavek (torks) povezava►.
Odstranite oporo za noge oz. ustrezni pokrov.
Barvno plastično streme po potrebi izvlecite iz nosilca varovalk sl. ►. Plastično streme lahko nato zavržete.
Z zadnje strani pokrova odstranite sponko -C-.
S sponko izvlecite varovalko.
Pregorelo varovalko zamenjajte le z varovalko iste jakosti.
Ponovno namestite oporo za noge oz. pokrov.
Barvne oznake varovalk
Barva | Jakost toka v amperih |
črna | 1 |
vijoličasta | 3 |
svetlo rjava | 5 |
rjava | 7,5 |
rdeča | 10 |
modra | 15 |
rumena | 20 |
bela ali prozorna | 25 |
zelena | 30 |
oranžna | 40 |
POZOR
Nikoli ne popravljajte varovalk in pregorele varovalke nikoli ne zamenjajte z varovalko z višjim amperskim številom. Lahko bi prišlo do poškodbe električnega sistema – nevarnost požara!
PREVIDNO
Če zamenjana varovalka kmalu znova pregori, naj električno napeljavo pregledajo na pooblaščenem servisu.
Napotek
- Nezasedena mesta varovalk v naslednji preglednici niso navedena.
- V preglednici je našteta nekatera oprema, ki je vgrajena le v določenih izvedbah ali sodi k dodatni opremi.
