 Audi A5/S5   Manejo  Puesto de conducción
Puesto de conducción: Lado izquierdo
Fig. 1 Puesto de conducción: Lado izquierdo
Puesto de conducción: Lado derecho

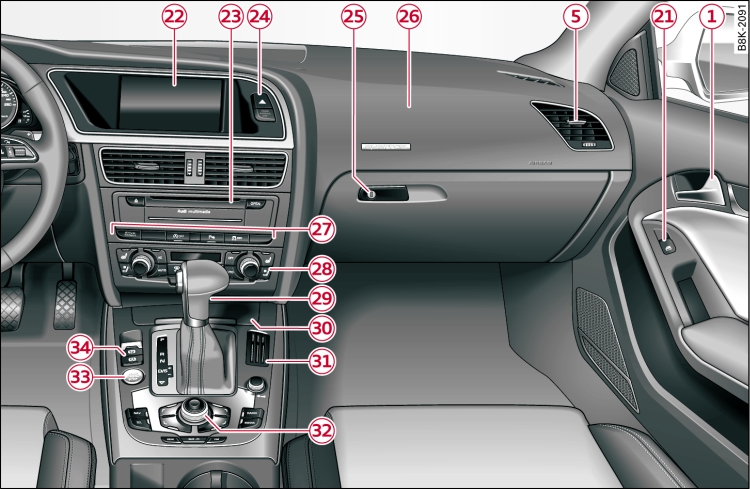

Fig. 2 Puesto de conducción: Lado derecho
-1-Manilla de la puerta
-2-Mando del cierre centralizado
-3-Función de memoria
-4-Tecla para Audi side assist
-5-Difusores de aire con ruedecilla moleteada
-6-
Palanca de mando para:
-7-Regulación del alcance de las luces
-8-
Volante con:
-9-Tecla SET
-10-Cuadro de instrumentos
-11-Tecla de puesta a cero para el cuentakilómetros parcializador
-12-
Palanca de mando para:
-13-Cerradura de encendido
-14-Columna de dirección regulable (cubierta por el volante)
-15-
Según equipamiento:
-16-Iluminación de los instrumentos
-17-Desbloqueo del capó
-18-Interruptor de las luces
-19-Conmutador para desbloquear el portón del maletero
-20-Regulación eléctrica de los retrovisores exteriores
-21-Elevalunas eléctricos
-22-Display de la radio1) o pantalla del MMI
-23-Equipo de sonido o bien unidades lectoras del MMI
-24-Intermitentes simultáneos de emergencia
-25-Guantera
-26-Airbag del acompañante
-27-
Según equipamiento:
-28-Climatizador
-29-
En función del equipamiento, palanca selectora o palanca de cambios para
-30-
Cenicero con encendedor
-31-Soporte para monedas
-32-
Según equipamiento:
-33-Tecla START ENGINE STOP
-34-
Tecla para:
Nota
  • Algunos de los equipamientos relacionados pertenecen sólo a determinadas versiones del modelo o son equipamientos opcionales.
  • El manejo del equipo de sonido y del Multi Media Interface (MMI) se describe en un Manual de Instrucciones por separado.
  • En Audi A5s con volante a la derecha*, la disposición de los mandos difiere parcialmente de la que se muestra en Enlace. Los símbolos de los mandos son, sin embargo, los mismos.
1) En función del equipamiento del Audi A5, la pantalla será en varios colores o en un color. Puesto que ambas opciones son prácticamente idénticas, en este manual utilizamos la representación en color. Con la radio Chorus no se pueden ejecutar determinados ajustes del menú CAR.
