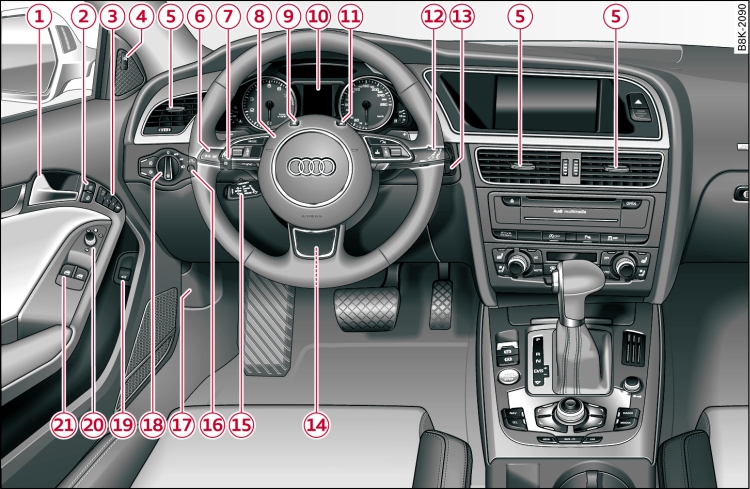

- Илл. 1 Приборы управления: левая сторона

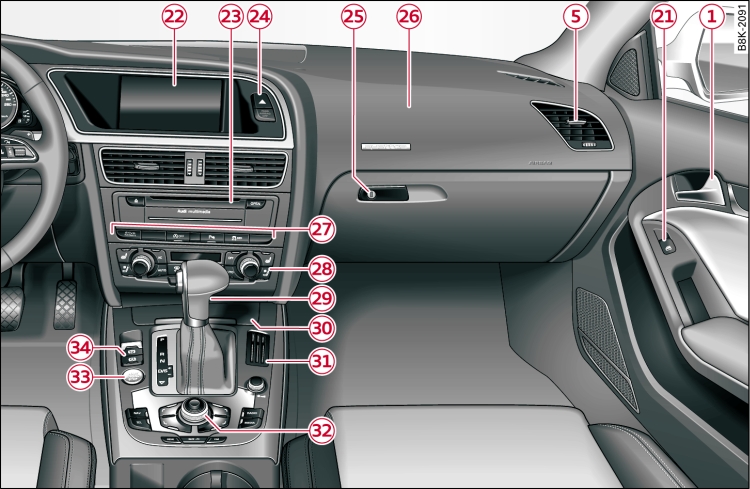

- Илл. 2 Приборы управления: правая сторона
| -1- | Ручка двери |
| -2- | Выключатель системы замков с центральным управлением |
| -3- | Функция памяти |
| -4- | Кнопка «Audi side assist» |
| -5- | Воздуховыпускные отверстия с рифленым регулятором |
| -6- |
Рукоятка управления для:
|
| -7- | Регулятор угла наклона фар |
| -8- |
Рулевое колесо с:
|
| -9- | Кнопка SET |
| -10- | Приборная панель |
| -11- | Кнопка сброса данных счетчика суточного пробега |
| -12- |
Рукоятка управления для:
|
| -13- | Замок зажигания |
| -14- | Регулируемая рулевая колонка (скрыта за рулевым колесом) |
| -15- |
В зависимости от комплектации:
|
| -16- | Освещение панели приборов |
| -17- | Рукоятка для деблокировки фиксатора крышки моторного отсека |
| -18- | Переключатель освещения |
| -19- | Переключатель для деблокировки двери багажника |
| -20- | Электрическая регулировка внешних зеркал |
| -21- | Электрические стеклоподъемники |
| -22- | Дисплей радио1) или дисплей MMI |
| -23- | радиоприёмник или дисковод MMI |
| -24- | системы аварийной световой сигнализации |
| -25- | Вещевой отсек |
| -26- | Подушка безопасности переднего пассажира |
| -27- |
В зависимости от комплектации:
|
| -28- | Кондиционер |
| -29- |
В зависимости от комплектации рычаг управления или рычаг переключения передач для:
|
| -30- | пепельница с прикуривателем
|
| -31- | Монетодержатель |
| -32- |
В зависимости от комплектации:
|
| -33- | Кнопка START ENGINE STOP |
| -34- |
Клавиша для:
|
Примечание
- Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
- Описание пользования радиосистемой или мультимедийным интерфейсом (MMI) приводится в отдельном руководстве по эксплуатации.
- Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на Ссылка. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
1) В зависимости от комплектации автомобиля изображение дисплея может быть поли- или монохромным. Так как оба изображения практически идентичны, в данном руководстве по эксплуатации приводятся многоцветные изображения. В режиме радио «Chorus» нельзя производить некоторые настройки в меню «CAR».
