►Audi A5 ►Cockpit ◀Panoramica cockpit

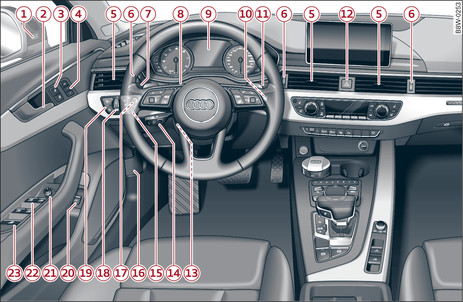

Fig. 1Cockpit: lato sinistro
Fig. 1Cockpit: lato sinistro

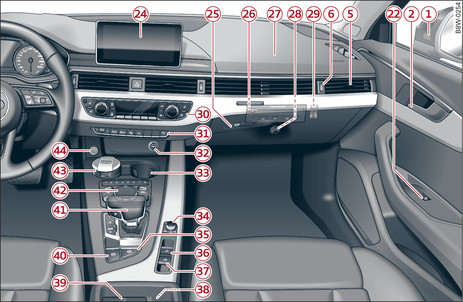

Fig. 2Cockpit: lato destro
Fig. 2Cockpit: lato destro
-1-Spia side assist, avvertimento uscita ►
-2-Maniglia della porta
-3-Interruttore della chiusura centralizzata ►
-4-Tasti memoria ►
-5-Bocchetta di ventilazione
-6-Rotella zigrinata per bocchetta di ventilazione
-7-
Leva di comando per:
-8-
Volante multifunzione con:
-9-Quadro strumenti ►
-10-Azzeramento del contachilometri parziale ►
-11-Leva di comando dell impianto tergilavacristalli ►
-12-Lampeggio di emergenza ►
-13-Piantone dello sterzo regolabile ►
-14-
Leva di comando per:
-15-Illuminazione strumenti ►
-16-Sbloccaggio del cofano vano motore ►
-17-Tasto per accensione, spegnimento e regolazione dell altezza dell head-up display ►
-18-Interruttore delle luci ►
-19-
Tasti per:
-20-Interruttore del cofano del bagagliaio ►
-21-Regolazione specchi retrovisori esterni ►
-22-Alzacristalli elettrici ►
-23-
A seconda dell equipaggiamento:
-24-Display del sistema di infotainment ►
-25-Cassetto portaoggetti con serratura ►
-26-Periferiche per CD, DVD, schede SIM/SD ►
-27-Airbag per il passeggero anteriore ►
-28-Manopola per cassetto portaoggetti refrigerato ►
-29-Disattivazione dell airbag per il passeggero anteriore ►
-30-Climatizzatore ►
-31-
A seconda dell equipaggiamento, tasto per:
-32-Presa di corrente ►
-33-Portabevande ►
-34-Pulsante ON/OFF per sistema di infotainment ►
-35-Sistema di assistenza alla partenza ►
-36-Apertura della capote ►
-37-Chiusura della capote ►
-38-
Bracciolo centrale con scomparto portaoggetti, a seconda dell equipaggiamento con:
-39-Avviamento del motore in caso di anomalia ►
-40-Freno di stazionamento elettromeccanico ►
-41-
A seconda dell equipaggiamento:
-42-Unità di comando del sistema di infotainment ►
-43-Posacenere ►
-44-Tasto START ENGINE STOP ►
Avvertenza
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a link►. I numeri di riferimento dei comandi sono però gli stessi.
