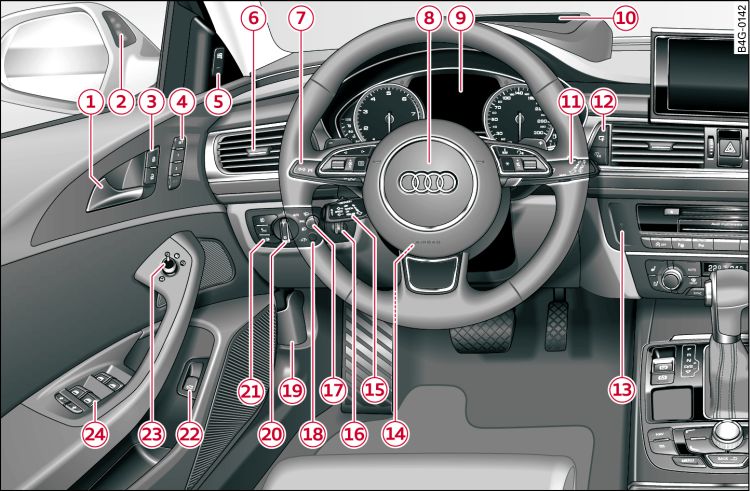

- Илл. 1 Приборы управления: левая часть

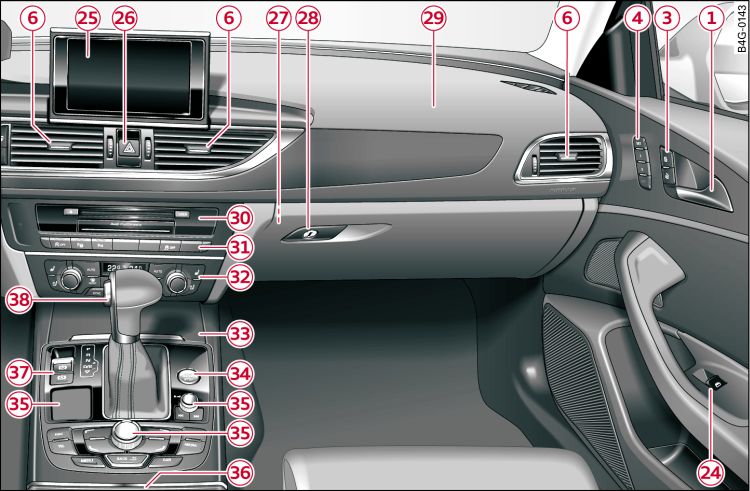

- Илл. 2 Приборы управления: правая часть
| -1- | Ручка двери |
| -2- | Индикатор «side assist» |
| -3- | Выключатель системы замков с центральным управлением |
| -4- | Кнопки функции памяти* |
| -5- | Кнопка «side assist» |
| -6- | Воздуховыпускные отверстия с рифленым регулятором |
| -7- |
Рукоятка управления для:
|
| -8- |
Многофункциональное рулевое колесо с:
|
| -9- | Приборная панель |
| -10- | Индикация на ветровом стекле* |
| -11- | Рукоятка управления стеклоочистителем/стеклоомывателем |
| -12- |
Кнопки для:
|
| -13- | Запуск двигателя при неисправности |
| -14- |
Настройка рулевого колеса (в зависимости от комплектации):
|
| -15- |
Рукоятка управления для:
|
| -16- | Регулятор угла наклона фар* |
| -17- | Клавиша для включения/выключения индикации на ветровом стекле*, регулировка высоты |
| -18- | Освещение панели приборов |
| -19- | Рукоятка для деблокировки фиксатора крышки моторного отсека |
| -20- | Переключатель освещения |
| -21- |
Кнопки для:
|
| -22- | Выключатель двери багажника |
| -23- | Электрическая регулировка внешних зеркал |
| -24- | Электрические стеклоподъемники |
| -25- | Дисплей информационно-развлекательной системы |
| -26- | системы аварийной световой сигнализации |
| -27- | Выключение подушки безопасности переднего пассажира* |
| -28- | Вещевой отсек |
| -29- | Подушка безопасности переднего пассажира |
| -30- | Дисководы (информационно-развлекательная система) |
| -31- |
Кнопки/контрольные лампочки для:
|
| -32- |
Кондиционер (в зависимости от комплектации):
|
| -33- | Вещевой отсек или пепельница* с прикуривателем*
|
| -34- | Кнопка START ENGINE STOP |
| -35- | Орган управления информационно-развлекательной системой |
| -36- | Подстаканник, розетка на 12 В*
|
| -37- |
Кнопки для:
|
| -38- |
В зависимости от комплектации:
|
Примечание
- В зависимости от комплектации автомобиля изображение дисплея приборной панели может быть поли- или монохромным. Так как оба изображения практически идентичны, в данном руководстве по эксплуатации приводятся многоцветные изображения.
- Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
- Описание пользования мультимедийным интерфейсом (информационно-развлекательной системы) приводится в отдельном руководстве по эксплуатации.
- Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на Ссылка. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
