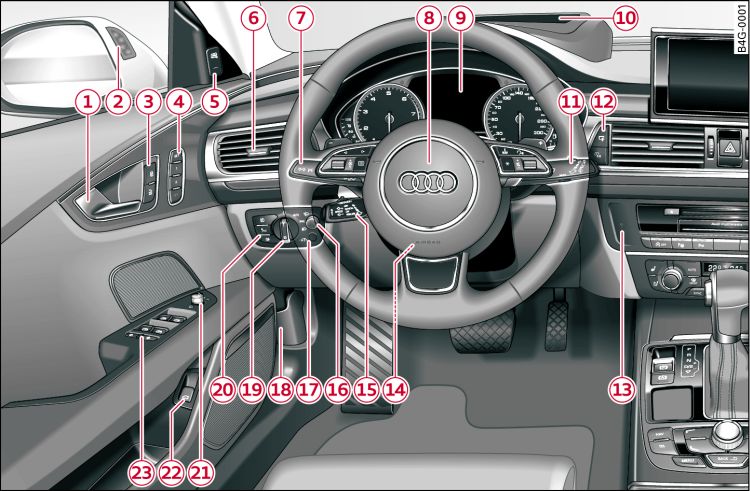

- Obr.1 Kabina: levá část
-

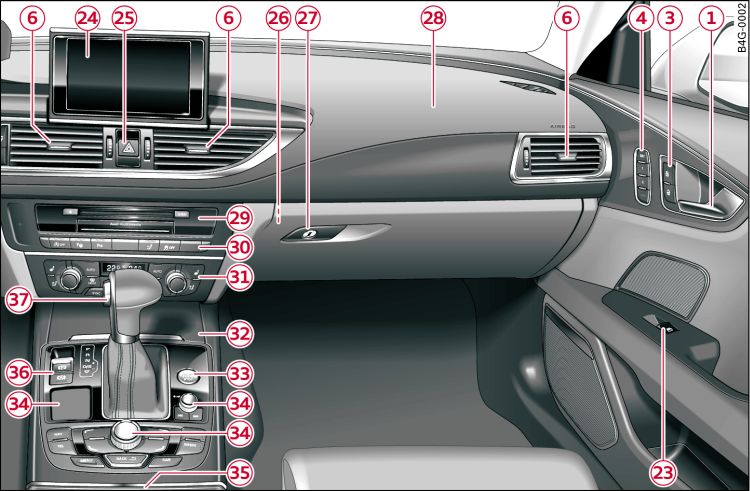

- Obr.2 Kabina: pravá část
| -1- | Klika dveří |
| -2- | Ukazatel Audi side assist |
| -3- | Spínač centrálního zamykání |
| -4- | Tlačítka funkce paměti* |
| -5- | Tlačítko Audi side assist |
| -6- | Přívody vzduchu s vroubkovaným kolečkem |
| -7- |
Ovládací páčka:
|
| -8- |
Multifunkční volant s :
|
| -9- | Sdružené přístroje |
| -10- | Displej Head-up* |
| -11- | Ovládací páčka stěračů/ostřikovačů |
| -12- |
Tlačítka pro:
|
| -13- | Startování motoru při závadě |
| -14- |
Nastavení volantu, podle vybavení:
|
| -15- |
Ovládací páčka:
|
| -16- | Tlačítka zapnutí/vypnutí, nastavení výšky displeje Head-up* |
| -17- | Osvětlení přístrojů |
| -18- | Odemykání kapoty motorového prostoru |
| -19- | Spínač světel |
| -20- |
Tlačítka pro:
|
| -21- | Elektrické nastavování vnějších zrcátek |
| -22- | Spínač kapoty zavazadlového prostoru |
| -23- | Elektrické spouštění oken |
| -24- | Displej MMI |
| -25- | Varovná světla |
| -26- | Vypnutí airbagu spolujezdce* |
| -27- | Přihrádka v přístrojové desce |
| -28- | Airbag spolujezdce |
| -29- | Diskové jednotky (MMI) |
| -30- |
Tlačítka/kontrolní světlo pro:
|
| -31- |
Klimatizace, podle vybavení:
|
| -32- |
Odkládací přihrádka nebo popelník*
se zapalovačem cigaret*
|
| -33- | Tlačítko START ENGINE STOP |
| -34- | Ovládací jednotka MMI |
| -35- |
Držák nápojů, zásuvka 12 V*
|
| -36- |
Tlačítka pro:
|
| -37- |
Podle vybavení volicí páka (automatická převodovka) pro
|
Poznámka
- Podle vybavení vozidla je zobrazení na displeji sdružených přístrojů buď barevné nebo černobílé. Protože obě zobrazení jsou téměř shodná, používají se v tomto návodu barevná zobrazení.
- Některá z uvedených vybavení patří jen k určitým modelům nebo jsou součástí rozšířeného vybavení.
- Obsluha Multi Media Interface (MMI) je podrobně popsána ve zvláštním návodu k obsluze.
- Uspořádání ovládacích prvků vozidel s řízením vpravo* se částečně odlišuje od uspořádání zobrazeného na Odkaz. Symboly jednotlivých ovládacích prvků jsou totožné.
