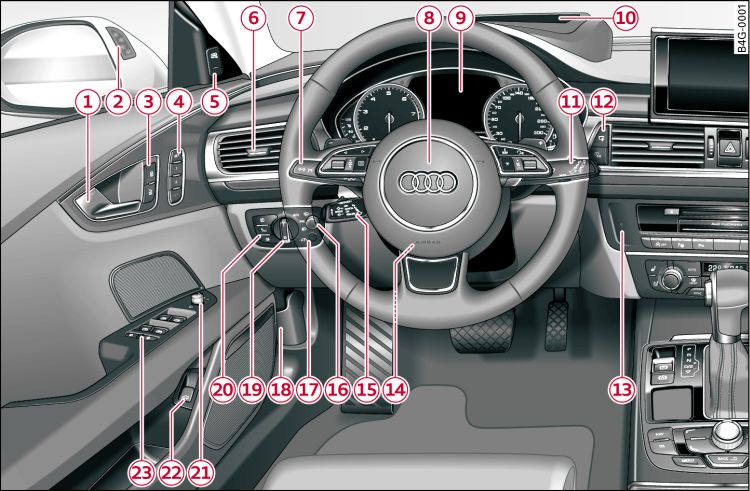

- Fig. 1 Painel de bordo: lado esquerdo
-

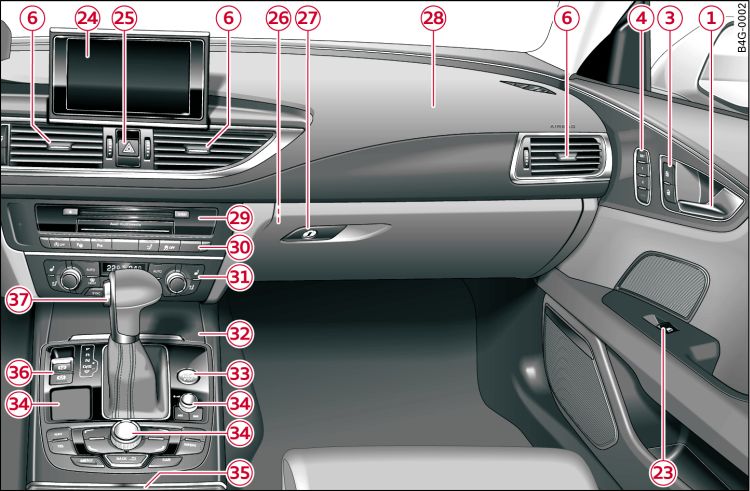

- Fig. 2 Painel de bordo: lado direito
| -1- | Manípulo da porta |
| -2- | Indicação do Audi side assist |
| -3- | Interruptor do fecho centralizado |
| -4- | Botões da função de memória* |
| -5- | Botão do Audi side assist |
| -6- | Difusores com roda recartilhada |
| -7- |
Alavanca de comando de:
|
| -8- |
Volante multifunções com:
|
| -9- | Painel de instrumentos |
| -10- | Ecrã Head-up* |
| -11- | Alavanca do limpa/lava-vidros |
| -12- |
Botões de:
|
| -13- | Dar arranque ao motor em caso de avaria |
| -14- |
Regulação do volante, em função do equipamento:
|
| -15- |
Alavanca de comando de:
|
| -16- | Botão do ecrã Head-up*: ligar/desligar, regular em altura |
| -17- | Iluminação do painel de instrumentos |
| -18- | Desbloqueador da tampa do compartimento do motor |
| -19- | Interruptor das luzes |
| -20- |
Botões de:
|
| -21- | Regulação eléctrica dos espelhos exteriores |
| -22- | Interruptor da tampa da bagageira |
| -23- | Comandos eléctricos dos vidros |
| -24- | Ecrã do MMI |
| -25- | Luzes de emergência |
| -26- | Desactivar o airbag do passageiro* |
| -27- | Porta-luvas |
| -28- | Airbag do passageiro |
| -29- | Drives (MMI) |
| -30- |
Botões/luz avisadora de:
|
| -31- |
Ar condicionado, em função do equipamento:
|
| -32- |
Compartimento ou cinzeiro* com
isqueiro*
|
| -33- | Botão START ENGINE STOP |
| -34- | Unidade de comando do MMI |
| -35- |
Suporte de bebidas, tomada de 12 V*
|
| -36- |
Botões de:
|
| -37- |
Conforme o equipamento, alavanca selectora (caixa de velocidades
automática) de
|
Nota
- Conforme o equipamento do veículo, a apresentação no visor do painel de instrumentos pode ser numa ou mais cores. Comoa imagem é idêntica em ambos os casos, é feita referência à versão policromática no presente Manual de Instruções.
- Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
- A utilização da Interface Multi Média (MMI) está descrita num manual de instruções à parte.
- Nos veículos com direcção à direita* a disposição dos comandos é um pouco diferente da apresentada na Link. Os símbolos que referenciam os comandos são, no entanto, idênticos.
