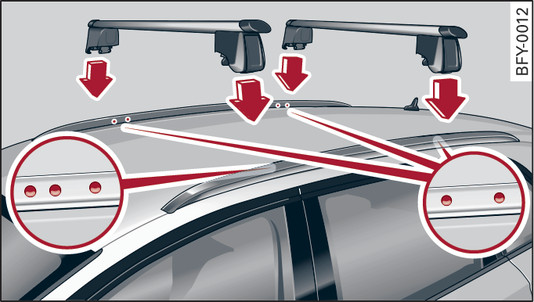

- Fig. 85 Tagræling: fastgørelsespunkter
-
- Fig. 86 Tagræling: montering af tagbøjlesystem
Hvis du ønsker at transportere bagage på taget, skal du være opmærksom på følgende:
- Der må kun anvendes tagbøjlesystemer, der er tilpasset til din bil. Tagbøjlerne er basis for et komplet tagbøjlesystem. Ekstra dele/tagbøjlesystemer er nødvendige for at transportere bagage og sportsudstyr. Vi anbefaler tagbøjlesystemer og dele fra Audi Tilbehørsprogram.
- Når du monterer tagbøjlesystemet, skal du sørge for, at det kun bliver placeret de steder på taget, der er beregnet til det Fig.85►.
- Vær opmærksom på de tilladte akseltryk, den tilladte totalvægt og den tilladte tagbelastning, der gælder for din bil link►. Tagbelastningen beregnes som den samlede vægt af tagbøjlesystemet, monteringsdelene til tagbøjlesystemet og bagagen. Vær dog opmærksom på den tilladte bæreevne for det anvendte tagbøjlesystem.
Montering af tagbøjlesystem
Gælder for: biler med tagbøjlesystemer, der udleveres fra fabrikken
Tagbøjlesystemet består af den forreste og den bageste tagbøjle, afdækningsprofilen og momentnøglen. På indersiden af tagrælingen er der placeret to boringer i hver side til den bageste tagbøjle. For at undgå forveksling ved montering af den forreste og bageste tagbøjle er der tre boringer på indersiden af den forreste venstre tagræling og to boringer i den højre
Fig.85►.

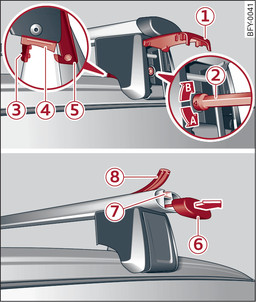

- Inden du sætter tagbøjlesystemet på, skal du klappe kappen -1- op.
- Løsn bolten i venstre og højre side i retningen -A- indtil modstanden med momentnøglen -2-. Sørg for, at pilen på momentnøglen og pilen på bolten skal være lige over for hinanden.
- Rengør gummistykkerne -4- og tagrælingen i området ved fastgørelsespunkterne.
- Placer forsigtigt tagbøjlesystemet hen over boringerne i tagrælingen. Sørg for, at mærkaterne befinder sig på venstre side af bilen, og at den påtrykte pil peger i kørselsretningen.
- Før stifterne -3- ind i boringerne. Krogen -5- skal i den forbindelse gribe fat i tagrælingens kant. Sørg for, at gummistykkerne -4- ligger plant på tagrælingen.
- Træk bolten i retningen -B- med momentnøglen. Sørg for, at pilen på momentnøglen og pilen på bolten skal være lige over for hinanden. Det påkrævede tilspændingsmoment er 6 Nm.
- Gentag trinene for de andre fastgørelsespunkter til tagbøjlesystemet.
Montering af dele
Gælder for: biler med tagbøjlesystemer, der udleveres fra fabrikken
- For at montere yderligere dele på tagbøjlesystemet skal du tage kappen -6- af.
- Skub delene ind i T-rillen -7-.
- Fastgør delene i henhold til den vedlagte monteringsvejledning.
- Luk kappen -6-.
Indføring af afdækningsprofil
Gælder for: biler med tagbøjlesystemer, der udleveres fra fabrikken
- Når du har monteret delene, skal du lukke T-rillens åbninger -7- med afdækningsprofilen -8-.
- Hvis du ikke vil benytte delene, skal du lukke hele T-rillen -7- med afdækningsprofilen -8-.
- Skær om nødvendigt afdækningsprofilen til, så den passer i længden.
PAS PÅ
- Følg monteringsvejledningen til tagbøjlesystemet. Hvis du ikke sikrer tagbøjlesystemet og tagbagagen korrekt, kan de løsne sig fra bilen og på den måde forårsage en ulykke.
- Når du anvender et tagbøjlesystem, ændrer køreegenskaberne sig, fordi tyngdepunktet bliver forskudt, og luftmodstanden bliver større – fare for ulykke! Kørestilen og hastigheden skal derfor tilpasses til omstændighederne/situationen. Vi anbefaler en maks. hastighed på 130 km/h. Overhold gældende lovgivning på området.
- Fordel bagagen jævnt på tagbøjlesystemet, og overhold tagbelastningens maksimale bredde samt tilladte totalvægt.
- Inden kørsel skal du kontrollere og om nødvendigt efterspænde alle tagbøjlesystemets samlinger og øvrige fastgørelser. Dette bør gøres med jævne mellemrum. Hvis du ikke gør dette, er der risiko for, at tagbøjlesystemet eller de tilhørende dele løsner sig eller falder af – fare for ulykke!
FORSIGTIG
- Hvis du anvender andre tagbøjlesystemer eller ikke monterer tagbøjlerne korrekt, er skader på bilen forårsaget heraf ikke omfattet af garantien. Følg derfor altid den monteringsvejledning, som følger med tagbøjlesystemet.
- Tagbøjlesystemet og eventuelle monterede dele til tagbøjlesystemet skal tages af, før du kører bilen ind i et vaskeanlæg, for at undgå beskadigelse.
- Sørg for, at den åbne bagklap og panoramaglastaget* ikke støder imod tagbagagen.
Miljøanvisning
Den større luftmodstand medfører, at bilen bruger mere brændstof. Tag derfor tagbøjlesystemet af efter brug.
Anvisning
(Gælder for: biler med tagbøjlesystemer, der er leveret fra fabrikken: ) Ved montering af tagbøjler leveret fra fabrikken på tagrælingen tilpasses ESC via sensorer til bilens ændrede tyngdepunkt, der kan opstå som følge af en eventuel læsning af bilen.
