►Audi Q5►In sintesi◀Accesso rapido

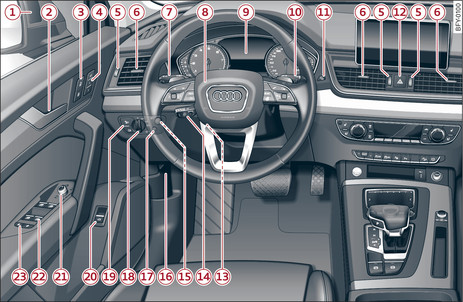

Fig. 1Cockpit: lato sinistro
Fig. 1Cockpit: lato sinistro

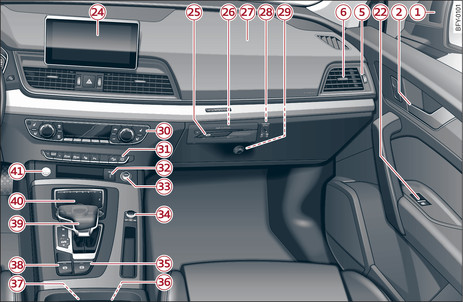

Fig. 2Cockpit: lato destro
Fig. 2Cockpit: lato destro
-1- Spia side assist, avvertimento uscita ►
-2- Levetta apriporta
-3- Interruttore della chiusura centralizzata ►
-4- Tasti memoria ►
-5- Rotella zigrinata per bocchetta di ventilazione
-6- Bocchetta di ventilazione
-7-
Leva di comando per:
-8-
Volante multifunzione con:
-9- Quadro strumenti ►
-10- Leva di comando dell’impianto tergilavacristalli ►
-11- Azzeramento del contachilometri parziale ►
-12- Lampeggio di emergenza ►
-13-
Regolazione del volante, a seconda dell equipaggiamento scelto:
-14-
Leva di comando per:
-15- Tasto per accensione, spegnimento e regolazione dell altezza dell head-up display ►
-16- Sbloccaggio del cofano vano motore ►
-17- Illuminazione strumenti ►
-18- Interruttore delle luci ►
-19-
Tasti per:
-20- Interruttore del cofano del bagagliaio ►
-21- Regolazione specchi retrovisori esterni ►
-22- Alzacristalli elettrici ►
-23- Sicura per bambini ►
-24- Display del sistema di infotainment ►
-25- Cassetto portaoggetti con serratura ►
-26- Periferiche per CD, DVD, schede SIM/SD ►
-27- Airbag per il passeggero anteriore ►
-28- Disattivazione dell airbag per il passeggero anteriore ►
-29- Manopola per cassetto portaoggetti refrigerato ►
-30- Climatizzatore ►
-31-
A seconda dell’equipaggiamento, tasto per:
-32- Audi music interface ►
-33-
A seconda dell’equipaggiamento:
-34- Pulsante ON/OFF per sistema di infotainment ►
-35- Sistema di assistenza alla partenza ►
-36-
Bracciolo centrale con scomparto portaoggetti, a seconda dell equipaggiamento con:
-37- Avviamento del motore in caso di anomalia ►
-38- Freno di stazionamento elettromeccanico ►
-39-
A seconda dell’equipaggiamento:
-40- Unità di comando del sistema di infotainment ►
-41- Tasto START ENGINE STOP ►
Avvertenza
  • Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili su richiesta.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata a link►. I numeri di riferimento dei comandi sono però gli stessi.
