I principali punti di controllo
-

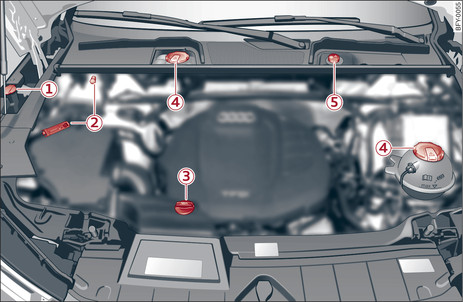

- Fig. 278Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell’olio motore
Osservare le avvertenze sulla sicurezza link►.
| -1- | Serbatoio dell’impianto lavacristalli (
) link
► |
| -2- | Punti di collegamento per avviamento di emergenza: (+) sotto una copertura, (–) con testina esagonale link► link ► |
| -3- | Bocchettone di rifornimento dell’olio motore (
) link
► |
| -4- | Serbatoio del liquido di raffreddamento (
) link
► |
| -5- | Serbatoio del liquido freni (
) link► |
Il serbatoio del liquido dei freni, il serbatoio del liquido di raffreddamento e il bocchettone di rifornimento dell olio motore potrebbero trovarsi, a seconda del paese e del tipo di motore, in posizioni diverse.
