Obowiązuje dla: samochodu z zestawem mocującym
Zestaw mocujący zabezpiecza przed przesuwaniem się przedmiotów w bagażniku.

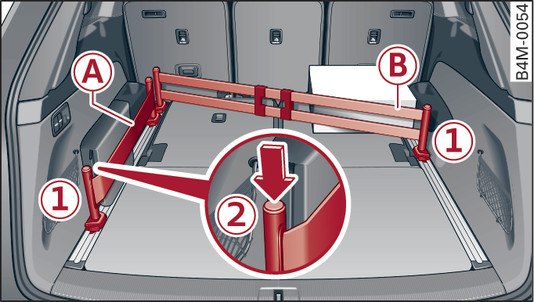

Rys. 94Przestrzeń bagażnika: zestaw blokujący
Rys. 94Przestrzeń bagażnika: zestaw blokujący

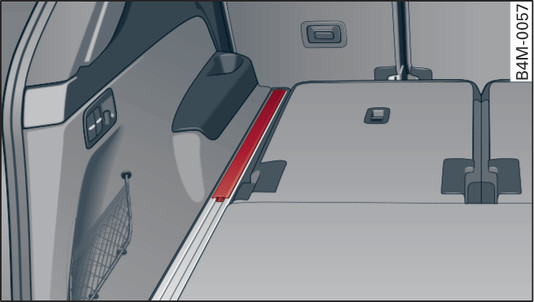

Rys. 95Przestrzeń bagażnika: osłona prowadnicy
Rys. 95Przestrzeń bagażnika: osłona prowadnicy
Upewnić się, że oparcia tylnych siedzeń są podniesione i siatka oddzielająca jest zawieszona link.
Zamontowanie taśmy blokującej -A-
Założyć zaczepy do wiązania link.
Nacisnąć przycisk -2- w uchwytach -1- i nałożyć uchwyty na zaczepy do wiązania rys. 94.
Upewnić się, że uchwyt został zablokowany.
Przesunąć zaczepy do wiązania, aby ustawić pas blokujący w dowolnym położeniu link.
Aby naciągnąć pas blokujący, należy nacisnąć przycisk -2-.
Zakładanie drążka teleskopowego -B-
Założyć zaczepy do wiązania link.
Nacisnąć przycisk -2- w uchwytach -1- i nałożyć uchwyty na zaczepy do wiązania rys. 94.
Upewnić się, że uchwyt został zablokowany.
Przesunąć zaczepy do wiązania, aby ustawić drążek teleskopowy w dowolnym położeniu link.
Dopchnąć uchwyt -1- w dół -2- i jednocześnie przesunąć drugą ręką w dolnej części w wybrane położenie.
Upewnić się, że uchwyt został zablokowany.
Osłona prowadnicy
Osłonę można w razie potrzeby nałożyć na prowadnicę.
Włożyć osłonę w profil prowadnicy rys. 95.
UWAGA
  • Oparcie musi być prawidłowo zablokowane, aby podczas nagłego hamowania żadne przedmioty nie mogły przesunąć się do przodu.
  • Luźne przedmioty w przestrzeni pasażerskiej podczas nagłego manewru lub wypadku mogą zostać wyrzucone do przodu i zranić osoby w samochodzie.
OSTROŻNIE
Kiedy przewożone są osoby w trzecim rzędzie siedzeń*, należy odpiąć przesuwane zaczepy do wiązania* i założyć osłony na prowadnicach, aby uniknąć odniesienia obrażeń ciała rys. 95.
Informacja
Kiedy przesuwane zaczepy do wiązania* nie są używane, należy założyć osłony prowadnic. Chroni to przed zabrudzeniami i uszkodzeniami.
