Manual de instruções AUDI Q7 2015
►Audi Q7 ►Painel de bordo ◀Vista geral do painel de bordo

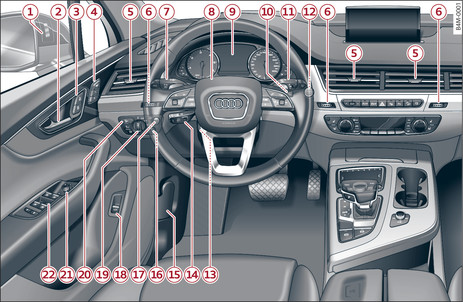

Fig. 1Cockpit: lado esquerdo
Fig. 1Cockpit: lado esquerdo

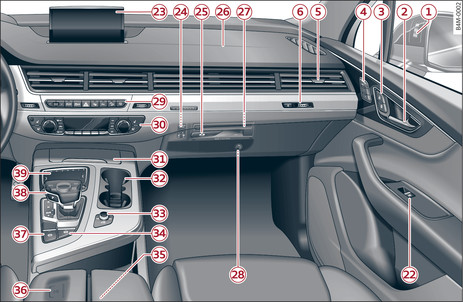

Fig. 2Cockpit: lado direito
Fig. 2Cockpit: lado direito
-1-Indicador do side assist, alerta ao sair ►
-2-Manípulo da porta
-3-Interruptor do fecho centralizado ►
-4-Teclas memory ►
-5-Difusor do ar
-6-Roda serrilhada do difusor do ar e tecla do difusor de largo expetro em função do equipamento ►
-7-
Alavanca de comando de:
-8-
Volante multifunções com:
-9-Painel de instrumentos ►
-10-Repor a zero o conta-quilómetros parcial ►
-11-Alavanca do limpa/lava-vidros ►
-12-Botão START ENGINE STOP ►
-13-
Regulação do volante, em função do equipamento:
-14-
Alavanca de comando de:
-15-Desbloqueador do capot do motor ►
-16-Iluminação do painel de instrumentos ►
-17-Botão do ecrã Head-up: ligar/desligar, regular em altura ►
-18-Interruptor da tampa da bagageira ►
-19-Interruptor das luzes ►
-20-
Botões de:
-21-Regulação elétrica dos espelhos exteriores ►
-22-Comandos elétricos dos vidros ►
-23-Visor do Infotainment ►
-24-Desligar o airbag do passageiro ►
-25-Porta-luvas com fecho ►
-26-Airbag do passageiro ►
-27-Leitor de CD, DVD, cartões SIM-/SD ►
-28-Interruptor rotativo do porta-luvas refrigerado ►
-29-
Dependendo do equipamento tecla para:
-30-Ar condicionado ►
-31-Cinzeiro e isqueiro
«Cinzeiro»►
«Isqueiro»►
-32-Suporte de bebidas e alojamento da chave do veículo ►
-33-Botão ligar/desligar do Infotainment ►
-34-Assistência no arranque ►
-35-
Apoio de braços central, consoante o equipamento com:
-36-Dar arranque ao motor em caso de avaria ►
-37-Travão de estacionamento eletromecânico ►
-38-Alavanca de seleção da caixa de velocidades automática ►
-39-Unidade de comando do infotainment ►
Aviso
  • Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
  • Nos veículos com direção à direita* a disposição dos comandos é um pouco diferente da apresentada na ligação►. Os símbolos que referenciam os comandos são, no entanto, idênticos.
