Οι καμένες ασφάλειες αναγνωρίζονται από το λιωμένο μεταλλικό στοιχείο.
-
- εικ. 350 -A- Χώρος ποδιών οδηγού (αριστεροτίμονα): Στήριγμα ποδιού, -B- χώρος ποδιών συνοδηγού (δεξιοτίμονα): Κάλυμμα

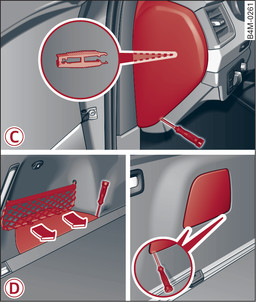

- εικ. 351 -C- Πίνακας οργάνων και χειριστήρια, πλευρά οδηγού (αριστεροτίμονα/δεξιοτίμονα): Κάλυμμα, -D- χώρος ποδιών αριστερά: Κάλυμμα (απεικόνιση δεξιά μόνο σε υβριδική κίνηση Plug-in*)
Οι ασφάλειες βρίσκονται στον χώρο ποδιών κάτω από το στήριγμα ποδιών (αριστεροτίμονα) -A- εικ.350► ή πίσω από ένα κάλυμμα (δεξιοτίμονα) -B-. Περαιτέρω ασφάλειες υπάρχουν στη μετωπική πλευρά του πίνακα οργάνων και χειριστηρίων (πλευρά οδηγού) -C- εικ.351► και κάτω από το αριστερό κάλυμμα στον χώρο αποσκευών -D-.
Απενεργοποιήστε την ανάφλεξη και όλους τους ηλεκτρικούς καταναλωτές.
Βρείτε στους ακόλουθους πίνακες ποια ασφάλεια ανήκει σε ποιον καταναλωτή.
Βγάλτε από τα εργαλεία του αυτοκινήτου το κατσαβίδι και το αναστρέψιμο στέλεχος Torx σύνδεση►.
Απομακρύνετε το στήριγμα ποδιού ή το αντίστοιχο κάλυμμα.
Τραβήξτε ενδεχομένως τη χρωματιστή πλαστική λαβή έξω από την ασφαλειοθήκη εικ.►. Στη συνέχεια μπορεί να γίνει η απόρριψη της πλαστικής λαβής.
Αφαιρέστε το κλιπ από την πίσω πλευρά του καλύμματος -C-.
Τραβήξτε την ασφάλεια με το κλιπ.
Αντικαταστήστε την καμένη ασφάλεια μόνο με μια ασφάλεια ίδιας ισχύος.
Τοποθετήστε πάλι το στήριγμα ποδιού ή το κάλυμμα.
Κωδικά χρώματα ασφαλειών
Χρώμα | Ένταση ρεύματος σε Ampere |
μαύρο | 1 |
μοβ | 3 |
καφέ ανοιχτό | 5 |
καφέ | 7,5 |
κόκκινο | 10 |
μπλε | 15 |
κίτρινο | 20 |
λευκό ή διαφανές | 25 |
πράσινο | 30 |
πορτοκαλί | 40 |
ΠΡΟΣΟΧΗ
Μην επισκευάζετε τις ασφάλειες και μην αντικαθιστάτε ποτέ μια καμένη ασφάλεια με μια άλλη ασφάλεια με μεγαλύτερο αριθμό Ampere. Ενδέχεται να προκύψουν ζημιές στο ηλεκτρικό σύστημα – Κίνδυνος πυρκαγιάς!
ΠΡΟΣΟΧΗ
Αν μια καινούργια ασφάλεια καεί πάλι σε σύντομο χρονικό διάστημα μετά την αντικατάστασή της, πρέπει να φροντίσετε το συντομότερο δυνατόν για τον έλεγχο του ηλεκτρικού συστήματος από έναν εξουσιοδοτημένο συνεργάτη Service.
Πληροφορία
- Οι μη κατειλημμένες θέσεις ασφαλειών δεν παρουσιάζονται στους πίνακες που ακολουθούν.
- Ορισμένοι από τους εξοπλισμούς που αναφέρονται στους ακόλουθους πίνακες υπάρχουν μόνο σε ορισμένα μοντέλα ή ανήκουν στον προαιρετικό εξοπλισμό.
