►Audi Q7 ►Poste de conduite ◀Vue d'ensemble du poste de condu...

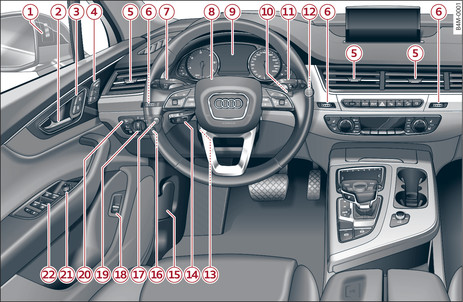

Fig. 1 Partie gauche du poste de conduite
Fig. 1 Partie gauche du poste de conduite

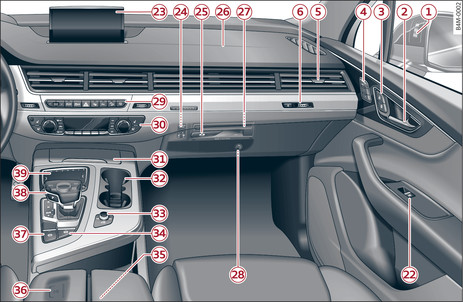

Fig. 2 Partie droite du poste de conduite
Fig. 2 Partie droite du poste de conduite
-1-Témoins side assist, avertisseur de descente du véhicule ►
-2-Poignée de porte
-3-Commande de verrouillage centralisé ►
-4-Touches de mémorisation ►
-5-Diffuseur d air
-6-Molette de réglage du diffuseur d air et touche du diffuseur d air large, selon l équipement ►
-7-
Levier de commande pour :
-8-
Volant multifonction avec :
-9-Combiné d instruments ►
-10-Remise à zéro du totalisateur journalier ►
-11-Levier d essuie-glace/de lave-glace ►
-12-Touche START ENGINE STOP ou touche START STOP (propulsion hybride rechargeable) ►
-13-
Réglage du volant, selon l équipement :
-14-
Levier de commande pour :
-15-Déverrouillage du capot-moteur ►
-16-Éclairage des cadrans ►
-17-Touche d activation/de désactivation de l affichage tête haute, réglage de la hauteur ►
-18-
Commande de
-19-Commande d éclairage ►
-20-
Touches pour :
-21-Réglage électrique des rétroviseurs extérieurs ►
-22-Lève-glaces électriques ►
-23-Écran du système d infodivertissement ►
-24-Désactivation de l airbag du passager avant ►
-25-Boîte à gants verrouillable ►
-26-Airbag passager avant ►
-27-Lecteurs de CD/DVD, cartes SIM/SD ►
-28-Commande rotative de la boîte à gants réfrigérée ►
-29-
En fonction de l équipement, touche pour :
-30-Climatiseur ►
-31-Cendrier et allume-cigare ,
« Cendrier »►
« Allume-cigare » ►
-32-Porte-gobelets et pot de rangement pour la clé du véhicule ►
-33-Bouton marche/arrêt du système d infodivertissement ►
-34-Assistant de démarrage ►
-35-
Accoudoir central avec rangement et, selon l équipement, avec :
-36-Démarrage du moteur en cas de dysfonctionnement ►
-37-Frein de stationnement électromécanique ►
-38-Levier sélecteur de boîte de vitesses automatique ►
-39-Unité de commande du système d infodivertissement ►
Nota
  • Quelques uns des équipements cités ici ne s apparentent qu à certaines versions de modèles ou sont des options.
  • Sur les véhicules avec direction à droite*, la disposition des éléments de commande diffère légèrement de la disposition présentée lien►. Les symboles représentant les éléments de commande restent cependant les mêmes.
