Valabil pentru: autovehicule cu propulsie hibridă plug-in
-

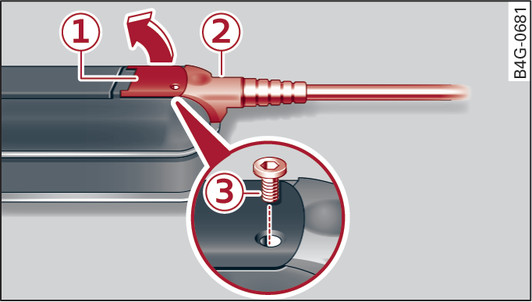

- Fig. 115Unitatea de operare: slăbirea/fixarea cablului
Premise:
Procesul de încărcare a bateriei de înaltă tensiune este încheiat.
Conectorul de încărcare al autovehiculului este scos din borna de încărcare a autovehiculului.
Conectorul de rețea este scos din priză.
Desprinderea cablului
După caz, slăbiți șurubul -3- fig.115►, cu ajutorul șurubelniței alăturate.
Ridicați în totalitate maneta -1-.
Trageți conectorul -2-, până când opune prima rezistență.
Închideți maneta -1-, până când aceasta este așezată pe conectorul -2-.
Trageți în totalitate conectorul -2-.
Fixarea cablului
Ridicați ușor maneta -1-.
Împingeți conectorul -2-, până când opune prima rezistență, în unitatea de operare.
Ridicați în totalitate maneta -1-.
Împingeți conectorul -2- în totalitate în unitatea de operare.
Închideți maneta -1-.
Strângeți șurubul -3-, cu ajutorul șurubelniței alăturate.
ATENŢIE
- Înainte de înlocuirea cablului de rețea sau a cablului autovehiculului, scoateți întotdeauna cablul de rețea din priză.
- Respectați obligatoriu succesiunea prescrisă pentru procesul de încărcare a bateriei de înaltă tensiune. Nu scoateți din priză cablul de încărcare al autovehiculului, în timpul procesului de încărcare. Încheiați procesul de încărcare înainte de a scoate din priză cablul de încărcare al autovehiculului.
- Înlocuiți cablul exclusiv într-un mediu uscat.
- Sistemul de încărcare Audi e-tron poate fi utilizat numai sub forma unei unități formate din cablu de rețea, unitate de operare și cablul autovehiculului. Vă recomandăm să utilizați numai cabluri omologate de către Audi.
