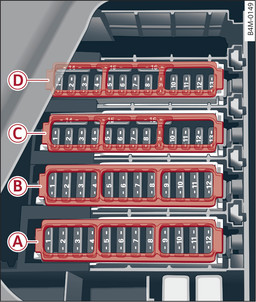

- Fig. 355Portbagaj stânga: panou de siguranțe cu mâner din material plastic

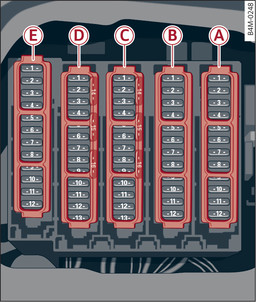

- Fig. 356Portbagaj stânga: panoul de siguranțe cu mâner din material plastic (propulsie hibridă plug-in*)
Panou de siguranțe -A- (negru) | |
Nr. | Consumator |
1 | Termomanagement |
5 | Suspensiile pneumatice |
6 | Transmisia automată |
8 | Încălzire scaune spate |
9 | Lămpile din spate |
10 | Dispozitivul de pretensionare a centurii de siguranță, stânga |
11 | Închiderea centralizată |
12 | Capac electric al portbagajului |
Panoul de siguranțe -B- (roșu) | |
Nr. | Consumator |
1 | Regulator ventilator spate |
2 | Amplificator de sunet |
3 | Încălzirea AdBlue |
4 | Instalație climatizare spate |
5 | Dispozitiv de tractare (iluminare dreapta) |
6 | Motorul dispozitivului de tractare |
7 | Dispozitivul de tractare |
8 | Dispozitiv de tractare (iluminare stânga) |
9 | Dispozitiv de tractare (priză) |
10 | Diferențial sport |
11 | Încălzirea AdBlue |
12 | Al treilea rând de scaune |
Panoul cu siguranțe -C- (maro) | |
Nr. | Consumator |
2 | Telefon |
3 | Suportul lombar |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Sistemul de control al presiunii în anvelope |
8 | Receptor încălzire scaune |
9 | Mecanismul de redare CD/DVD |
10 | TV-Tuner |
12 | HomeLink |
13 | Cameră retrovizoare, camere de proximitate |
14 | Lampă spate, dreapta |
16 | Dispozitivul de pretensionare a centurii de siguranță, dreapta |
Panou siguranțe -D- (roșu) | |
Nr. | Consumator |
1 | Stabilizarea electromecanică activă antiruliu |
2 | Bateria de înaltă tensiune |
3 | Pompa de apă de înaltă tensiune |
4 | Electromotorul |
5 | Instalația de frână |
7 | Starter 12 V |
8 | Compresorul de climatizare |
9 | Baterie 48 V |
10 | Bateria de înaltă tensiune |
11 | Redresor |
14 | Termomanagement |
Panou siguranțe -E- (maro) | |
Nr. | Consumator |
7 | Încălzirea scaunelor față |
9 | Încălzirea AdBlue |
10 | Încălzire scaune spate |
12 | Încălzirea AdBlue |
