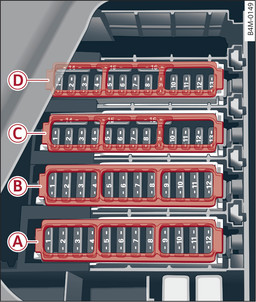

- Sl. 355Leva stran prtljažnika: nosilec varovalk s plastičnim stremenom

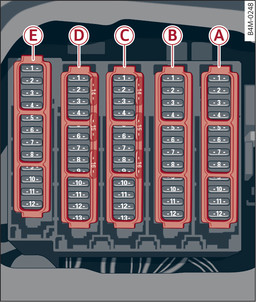

- Sl. 356Leva stran prtljažnika: nosilec varovalk s plastičnim stremenom (priključni hibridni pogon*)
Nosilec varovalk -A- (črn) | |
Št. | Porabnik |
1 | Toplotni management |
5 | Zračno vzmetenje |
6 | Avtomatski menjalnik |
8 | Ogrevanje zadnjih sedežev |
9 | Zadnje svetilke |
10 | Zategovalnik varnostnega pasu levo |
11 | Centralno zaklepanje |
12 | Električni pomik pokrova prtljažnika |
Nosilec varovalk -B- (rdeč) | |
Št. | Porabnik |
1 | Gumb za uravnavanje števila vrtljajev ventilatorja zadaj |
2 | Ojačevalnik zvoka |
3 | Ogrevanje AdBlue |
4 | Upravljalna enota klimatske naprave, zadaj |
5 | Vlečna naprava (desna svetilka) |
6 | Priprava za vleko (nastavni motor) |
7 | Vlečna naprava |
8 | Vlečna naprava (leva svetilka) |
9 | Vlečna naprava (vtičnica) |
10 | Športni diferencial |
11 | Ogrevanje AdBlue |
12 | Tretja sedežna vrsta |
Nosilec varovalk -C- (rjav) | |
Št. | Porabnik |
2 | Telefon |
3 | Ledvena opora |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Sistem za nadzor tlaka v pnevmatikah |
8 | Sprejemnik radijskega signala ogrevanja mirujočega vozila |
9 | Pogon CD/DVD |
10 | TV-sprejemnik |
12 | HomeLink |
13 | Kamera za vzvratno vožnjo, kamere za nadzor okolice |
14 | Zadnji žaromet desno |
16 | Zategovalnik varnostnega pasu desno |
Nosilec varovalk -D- (rdeč) | |
Št. | Porabnik |
1 | Elektromehanska aktivna stabilizacija nihanj |
2 | Visokonapetostna baterija |
3 | Vodna črpalka, visokonapetostna baterija |
4 | Elektromotor |
5 | Zavorni sistem |
7 | 12-voltni zaganjalnik |
8 | Kompresor klimatske naprave |
9 | 48-voltni akumulator |
10 | Visokonapetostna baterija |
11 | Polnilnik |
14 | Toplotni management |
Nosilec varovalk -E- (rjav) | |
Št. | Porabnik |
7 | Ogrevanje sprednjih sedežev |
9 | Ogrevanje AdBlue |
10 | Ogrevanje zadnjih sedežev |
12 | Ogrevanje AdBlue |
