Найважливіші контрольні точки.
-

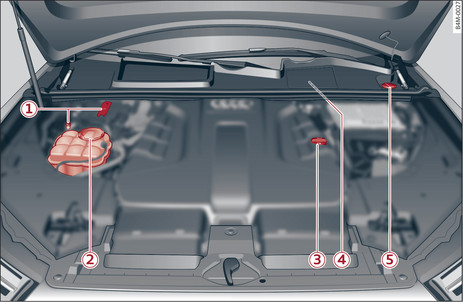

- Рис. 325 Типове розташування резервуарів і заливної горловини для моторної оливи
| -1- | Вивід для підключення зовнішнього акумулятора: (+) під кришкою, (-) із шестигранною головкою посилання►посилання ► |
| -2- | Розширювальний бачок охолоджувальної рідини ( ) посилання
► |
| -3- | Заливна горловина для моторної оливи ( ) посилання
► |
| -4- | Бачок для гальмівної рідини ( ) посилання
► |
| -5- | Бачок склоомивача ( ) посилання► |
Розширювальний бачок охолоджувальної рідини -2- і заливна горловина для моторної оливи -3- Рис. 325► можуть бути розташовані в різних місцях залежно від виконання двигуна.
Примітка
Гібридний привод із підзаряджанням від електромережі*: див. вказівки щодо розширювального бачка охолоджувальної рідини в розділі посилання►, а щодо автомобільного акумулятора – у розділі посилання►.
