Livre d'instruction Audi R8 version année 2015
►Audi R8 Coupé ►Poste de conduite ◀Vue d'ensemble du poste de...

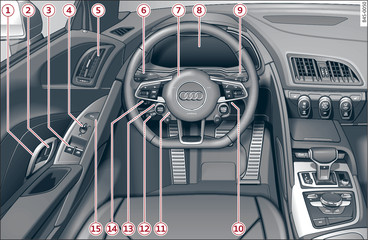

Fig. 1 Partie gauche du poste de conduite
Fig. 1 Partie gauche du poste de conduite

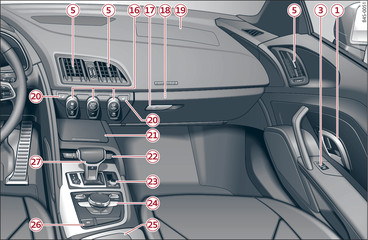

Fig. 2 Partie droite du poste de conduite
Fig. 2 Partie droite du poste de conduite
-1-Poignée de porte
-2-Commande de verrouillage centralisé ►
-3-Lève-glaces électriques ►
-4-Réglage électrique des rétroviseurs extérieurs ►
-5-Diffuseur d air avec molette de réglage
-6-
Levier de commande pour :
-7-
Volant multifonction avec :
-8-Audi virtual cockpit (combiné d instruments) ►
-9-Levier d essuie-glace/de lave-glace ►
-10-Démarrage du moteur en cas de dysfonctionnement ►
-11-Colonne de direction ajustable ►
-12-Levier de commande du régulateur de vitesse ►
-13-Éclairage des cadrans ►
-14-Commande d éclairage ►
-15-Déverrouillage du capot avant ►
-16-Commandes du climatiseur ►
-17-Boîte à gants verrouillable
-18-Désactivation de l airbag du passager avant ►
-19-Airbag passager avant ►
-20-Chauffage des sièges
-21-
Console centrale avec en fonction de l équipement :
-22-
En fonction de l équipement, touche :
-23-Bouton marche/arrêt du système d infodivertissement
-24-Unité de commande du système d infodivertissement ►
-25-
En fonction de l équipement :
-26-Frein de stationnement►
-27-Levier sélecteur (S tronic)►
Nota
  • Quelques uns des équipements cités ici ne s apparentent qu à certaines versions de modèles ou sont des options.
  • Sur les véhicules avec direction à droite*, la disposition des éléments de commande diffère légèrement de la disposition présentée lien►. Les symboles représentant les éléments de commande restent cependant les mêmes.
