Руководство по эксплуатации AUDI TT - 2014
►Audi TT Coupé ►Приборы управления ◀Обзорная схема комбинация...

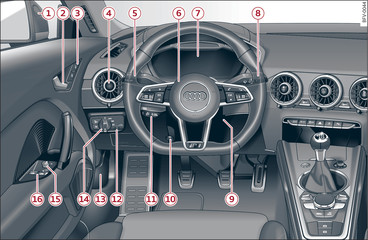

Илл. 1 Приборы управления: левая часть
Илл. 1 Приборы управления: левая часть

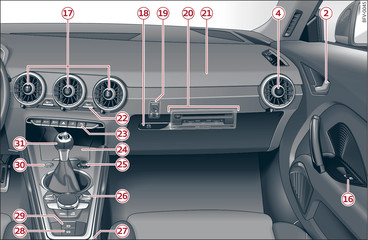

Илл. 2 Приборы управления: правая часть
Илл. 2 Приборы управления: правая часть
-1- Индикатор «side assist» ►
-2- Ручка двери
-3- Выключатель системы замков с центральным управлением ►
-4- Воздуховыпускное отверстие с органом управления для обогрева сидений
-5-
Рукоятка управления для:
-6-
Многофункциональное рулевое колесо с:
-7- Audi virtual cockpit (Комбинация приборов) ►
-8- Рукоятка управления стеклоочистителем/стеклоомывателем ►
-9- Запуск двигателя при неисправности ►
-10- Регулируемая рулевая колонка ►
-11- Рукоятка управления системы регулировки скорости ►
-12- Освещение панели приборов ►
-13- Рукоятка для деблокировки фиксатора крышки моторного отсека ►
-14- Переключатель освещения ►
-15- Электрическая регулировка внешних зеркал ►
-16- Электрические стеклоподъемники ►
-17- Воздуховыпускное отверстие включая орган управления кондиционером ►
-18- Закрывающийся вещевой отсек ►
-19- Выключение подушки безопасности переднего пассажира ►
-20- Дисководы для CD, DVD, SIM-/SD-карт ►
-21- Подушка безопасности переднего пассажира ►
-22- Кнопка обогрева заднего стекла
-23-
В зависимости от комплектации клавиша для:
-24-
Центральная консоль, в зависимости от комплектации, с:
-25- Кнопка включения/выключения информационно-развлекательной системы
-26- Орган управления информационно-развлекательной системой►
-27-
В зависимости от комплектации:
-28- Система помощи при трогании с места ►
-29- Стояночный тормоз ►
-30- Кнопка START ENGINE STOP ►
-31-
В зависимости от комплектации:
Примечание
  • Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
  • Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на ссылка►. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
