Najważniejsze punkty sprawdzania.
-

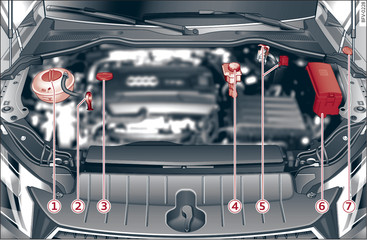

- Rys. 213Typowe rozmieszczenie zbiorników i otworu wlewu oleju
Przestrzegać zasad bezpieczeństwa link►.
| -1- | Zbiornik wyrównawczy płynu chłodzącego (
 ) link
► |
| -2- | Miarka oleju silnikowego link ► |
| -3- | Otwór wlewu oleju silnikowego (
 ) link
► |
| -4- | Zbiornik płynu hamulcowego (
 ) link
► |
| -5- | Zaciski zewnętrznego uruchamiania (+) pod osłoną, (-) punkt masowy nadwozia link ► |
| -6- | Obudowa dla bezpieczników link ► |
| -7- | Zbiornik płynu do szyb (
 ) link► |
Zbiornik płynu hamulcowego, miarka oleju i króciec wlewu oleju silnikowego, w zależności od kraju i wersji silnika mogą znajdować się w różnych położeniach.
