Najważniejsze punkty sprawdzania.
-

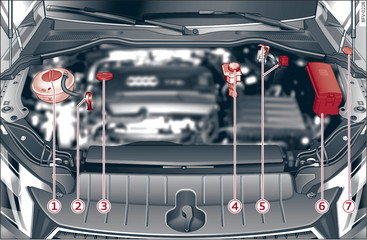

- Rys. 214Typowe rozmieszczenie zbiorników i otworu wlewu oleju
| -1- | Zbiornik wyrównawczy płynu chłodzącego (
 ) link
► |
| -2- | Miarka oleju silnikowego link ► |
| -3- | Otwór wlewu oleju silnikowego (
 ) link
► |
| -4- | Zbiornik płynu hamulcowego (
 ) link
► |
| -5- | Zaciski zewnętrznego uruchamiania (+) pod osłoną, (-) punkt masowy nadwozia link ► |
| -6- | Obudowa dla bezpieczników link ► |
| -7- | Zbiornik płynu do szyb (
 ) link► |
Miarka oleju silnikowego i króciec wlewu oleju rys. 214► (pozycja -2- i -3-) w zależności od wersji silnika, mogą znajdować się w różnych miejscach.
