►Audi TT Roadster 2016►Место водителя ◀Обзорная схема места водит...

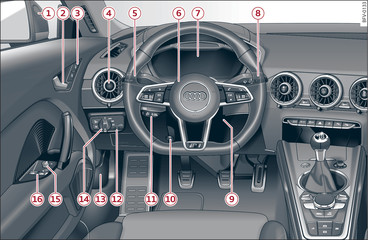

Илл. 1 Место водителя: левая часть
Илл. 1 Место водителя: левая часть

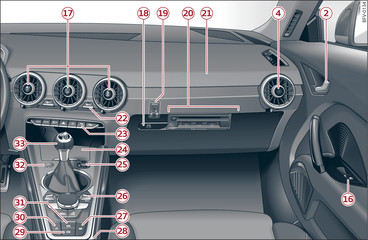

Илл. 2 Место водителя: правая часть
Илл. 2 Место водителя: правая часть
-1- Индикатор side assist ►
-2- Ручка двери
-3- Выключатель системы замков с центральным управлением ►
-4- Дефлектор с органом управления обогрева сидений
-5-
Подрулевой переключатель:
-6-
Многофункциональное рулевое колесо со след. функциями:
-7- Audi virtual cockpit (комбинация приборов) ►
-8- Подрулевой переключатель стеклоочистителя/стеклоомывателя ►
-9- Пуск двигателя при неисправности ►
-10- Регулируемая рулевая колонка ►
-11- Подрулевой переключатель круиз-контроля ►
-12- Освещение панели приборов ►
-13- Рычаг отпирания крышки моторного отсека ►
-14- Переключатель освещения ►
-15- Электрическая регулировка внешних зеркал ►
-16- Электрические стеклоподъемники ►
-17- Дефлектор, включая орган управления климатической установкой ►
-18- Запираемый вещевой отсек
-19- Выключение подушки безопасности переднего пассажира ►
-20- Дисководы для CD, DVD, SIM-/SD-карт ►
-21- Подушка безопасности переднего пассажира ►
-22- Кнопка обогрева заднего стекла
-23-
Клавиша, в зависимости от комплектации:
-24-
Центральная консоль, оснащение в зависимости от комплектации:
-25- Кнопка включения/выключения информационно-развлекательной системы ►
-26- Орган управления информационно-развлекательной системой ►
-27- Кнопка управления ветрозащитной перегородкой ►
-28-
В зависимости от комплектации:
-29- Система помощи при трогании с места ►
-30- Кнопка управления складным верхом ►
-31- Стояночный тормоз ►
-32-
Клавиша, в зависимости от комплектации:
-33-
В зависимости от комплектации:
Примечание
  • Некоторые из приборов управления входят в комплектацию только определенных моделей или устанавливаются по заказу.
  • Расположение некоторых органов управления в автомобилях с правосторонним* рулевым управлением отличается от показанного на ссылка►. Однако символы, используемые для обозначения органов управления, в автомобилях с левосторонним и правосторонним рулевым управлением одинаковые.
